一、操作面板功能介紹

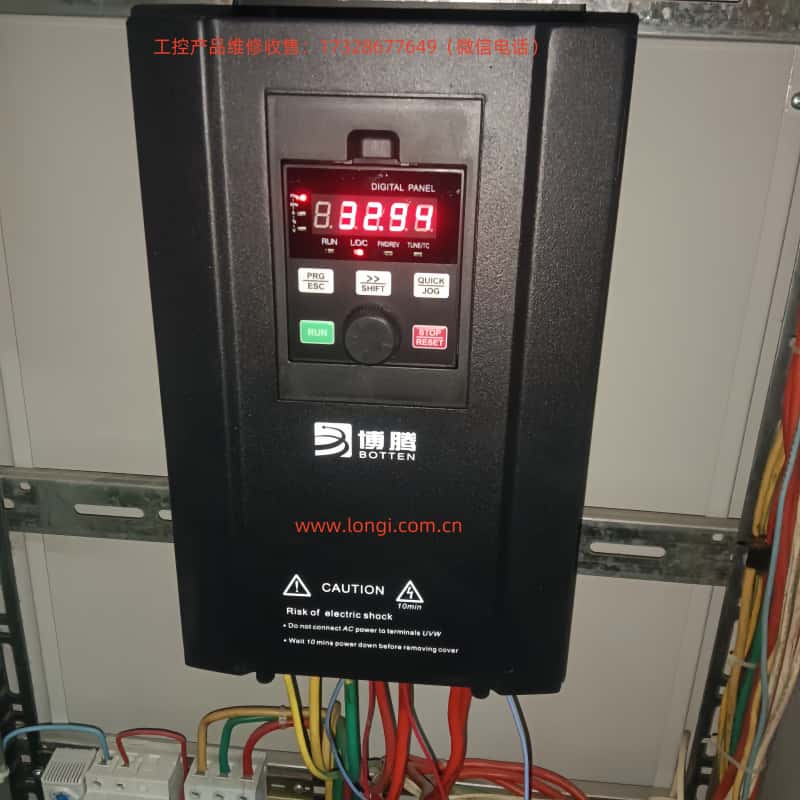

1. 操作面板功能概述
博騰變頻器A558系列的操作面板集成了多種實用功能，用戶可通過面板輕松進行參數修改、狀態監控和運行控制等操作。主要功能包括：
頻程鍵（PRG/ESC）：用于進入或退出菜單，以及返回上級菜單。
確認鍵（ENTER）：用于確認參數設置或進入下一級菜單。
遞增鍵（+）和遞減鍵（-）：用于調整數據或功能碼的值。
移位鍵（》）：用于在不同參數之間切換或選擇修改位。
運行鍵（RUN）：用于啟動變頻器。
停止/復位鍵（STOP/RESET）：用于停止變頻器運行或復位故障。
點動運行鍵（QUICK/JOG）：用于實現點動運行或切換運行方向。
2. 參數復制方法
要將參數從一臺變頻器復制到另一臺，可遵循以下步驟：
在源變頻器上，進入?yún)?shù)設置菜單，選擇“參數備份”功能。
將參數導出至U盤或其他存儲設備。
在目標變頻器上，插入存儲設備，進入?yún)?shù)設置菜單，選擇“參數恢復”功能。
從存儲設備導入?yún)?shù)，完成復制過程。
3. 密碼設置與消除
設置密碼可防止未經授權的操作：
進入?yún)?shù)設置菜單，找到密碼設置選項（通常為P7-49）。
輸入新密碼（范圍為0~65535），并確認保存。
如需消除密碼，將密碼設置為默認值0即可。
4. 參數訪問限制設置
為防止誤操作，可設置參數訪問限制：
進入?yún)?shù)設置菜單，找到參數訪問限制選項。
設置參數訪問權限，例如只允許特定用戶修改關鍵參數。
保存設置，確保參數訪問限制生效。
5. 額定頻率、壓頻比及加減速時間設置
對于機床專用變頻器，這些設置至關重要：
額定頻率設置：在參數P0-14中設置變頻器的最大頻率（通常為電機的額定頻率，如50Hz或60Hz）。
壓頻比設置：在參數P2-01中設置轉矩提升值（通常為0%~30%），以確保變頻器在低頻時能提供足夠的轉矩。
加減速時間設置：在參數P0-23和P0-24中分別設置加速時間和減速時間，單位為秒，范圍為0.0~30000.0s。

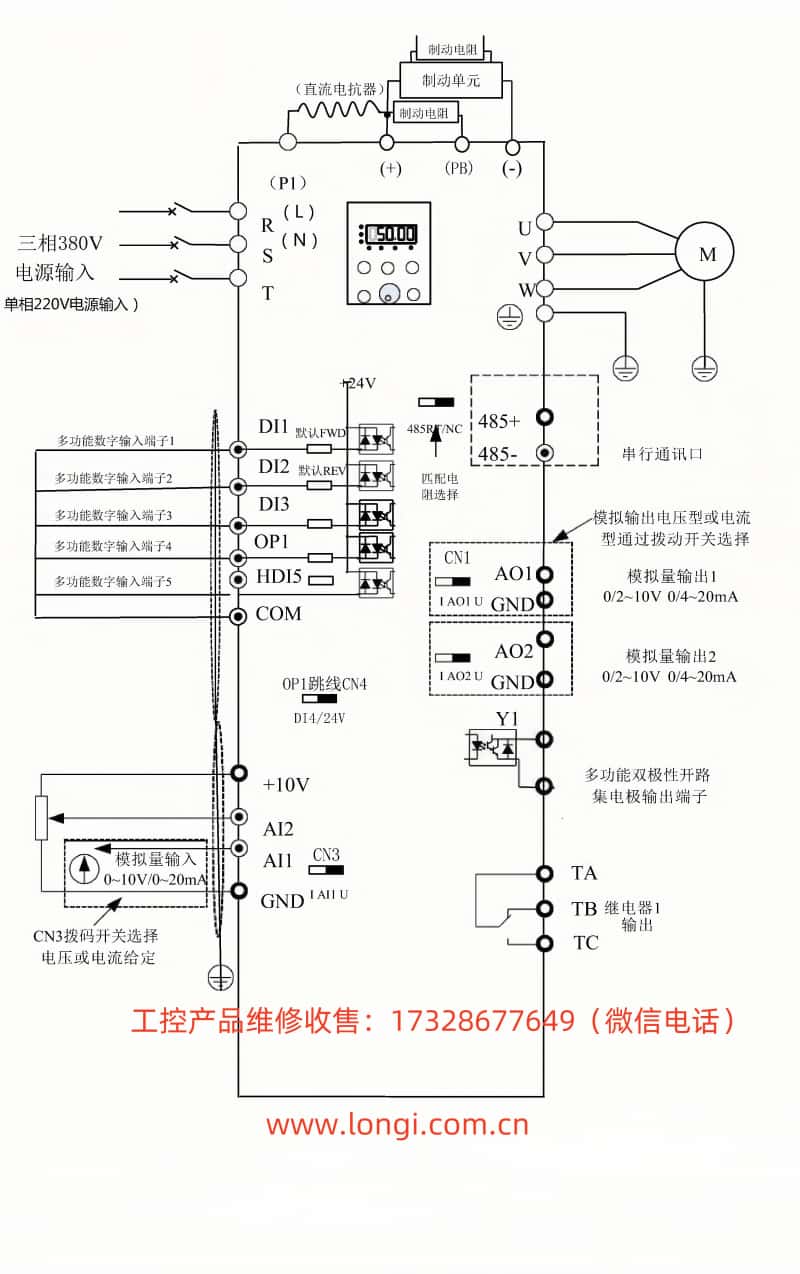

二、外部端子控制與調速
1. 外部端子正反轉控制
要實現外部端子控制變頻器的正反轉，需進行以下設置：
端子功能設置：在參數P5-00和P5-01中分別設置D11和D12端子的功能（例如，設置D11為正轉運行（FWD），D12為反轉運行（REV））。
接線：將外部控制信號接入D11和D12端子，當D11接通時變頻器正轉，D12接通時變頻器反轉。
2. 外部電位器調速
通過外部電位器實現調速，需進行以下設置：
電位器輸入設置：在參數P0-06中選擇電位器作為頻率源（例如選擇AI1或AI2）。
電位器范圍設置：在參數P5-22和P5-23中設置電位器的輸入范圍及對應的頻率值。
接線：將電位器的輸出接入變頻器的模擬量輸入端子（A11或A12），即可通過電位器調節變頻器的輸出頻率。
三、故障代碼及處理方法
1. 常見故障代碼
博騰變頻器A558系列在運行過程中可能會出現各種故障，常見的故障代碼及其含義如下：
Err01：逆變模塊保護，可能原因包括電機短路、模塊過熱等。
Err04：加速過程中過流，可能原因包括電機參數不正確、加速時間過短等。
Err15：驅動器過熱，可能原因包括環境溫度過高、風扇故障等。
Err23：輸入缺相，可能原因包括電源故障或接線問題。
2. 故障處理方法
針對不同的故障代碼，可采取以下處理方法：
Err01：檢查電機和接線是否正常，必要時更換逆變模塊。
Err04：檢查電機參數設置，適當延長加速時間。
Err15：降低環境溫度，檢查風扇是否正常工作。
Err23：檢查電源和接線，確保電源正常供電。
四、總結
博騰變頻器A558系列是一款功能強大的機床專用變頻器，通過合理設置參數和正確操作，可以實現對機床的精確控制。本文詳細介紹了變頻器的操作面板功能、參數設置方法、故障處理等內容，希望能為用戶提供有價值的參考。在使用過程中，如遇到問題，建議參考用戶手冊或聯系廠家技術支持，以確保設備的正常運行。
