一、操作面板功能介紹及參數管理
1.1 操作面板功能介紹

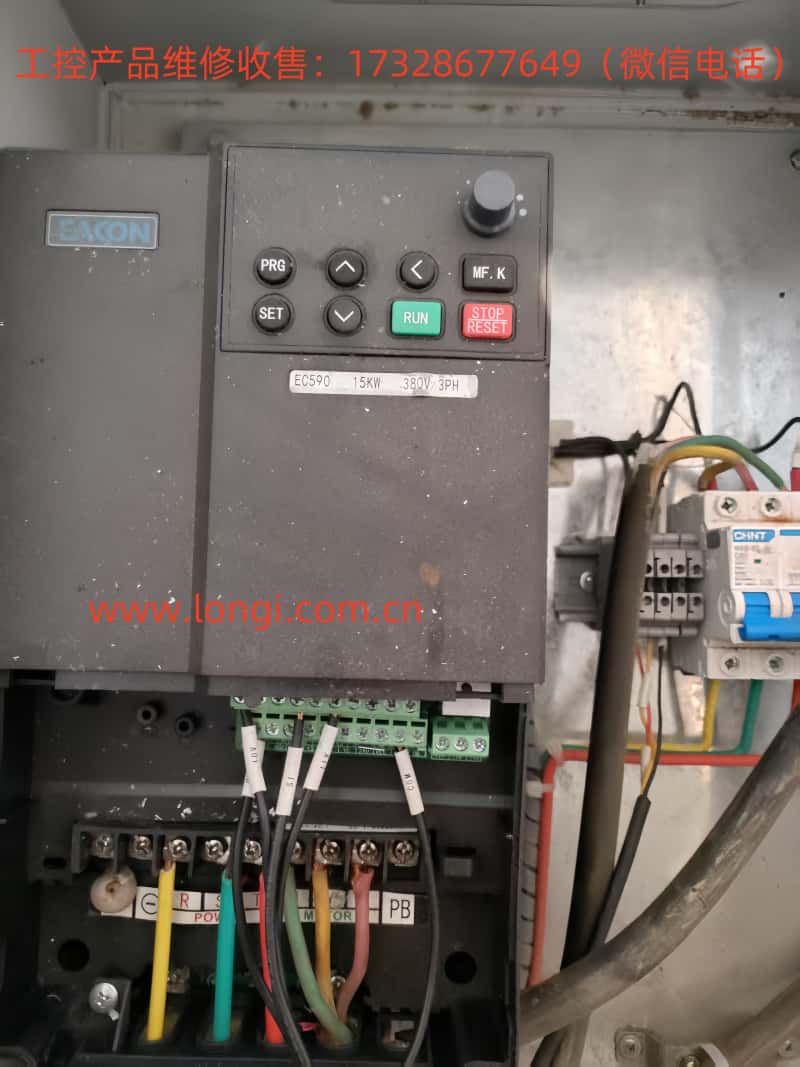

易控變頻器EC590的操作面板由LED數碼管、發光二極管和功能按鍵組成，能夠顯示變頻器的運行狀態、頻率、電流、電壓等參數。面板上的主要按鍵包括RUN（運行）、STOP/RESET（停止/復位）、PRG/SET（編程/設置）和MF.K（多功能鍵）。通過操作面板，用戶可以方便地進行變頻器的參數設置、運行狀態監控和故障復位等操作。
1.2 拷貝參數到另外一臺變頻器
要將一臺EC590變頻器的參數拷貝到另一臺變頻器，可以按照以下步驟操作：
確保兩臺變頻器型號一致：拷貝參數的前提是兩臺變頻器型號必須相同，以保證參數的兼容性。
進入?yún)?shù)拷貝模式：在一臺變頻器上，按下PRG/SET鍵進入?yún)?shù)設置模式，找到并設置參數FP-00為非零值（如1234），以啟用參數拷貝功能。
連接通訊線：使用專用的通訊線將兩臺變頻器的通訊接口連接起來。
啟動拷貝過程：在源變頻器上，按下MF.K鍵并保持數秒，直到面板顯示“COPY”字樣，表示拷貝過程開始。此時，目標變頻器應處于待機狀態。
完成拷貝：拷貝過程完成后，源變頻器面板會顯示“END”，表示參數已成功拷貝到目標變頻器。此時，可以斷開通訊線，并將兩臺變頻器的FP-00參數設置為0，以禁用參數拷貝功能。
1.3 初始化參數
要初始化EC590變頻器的參數，可以按照以下步驟操作：
進入?yún)?shù)設置模式：按下PRG/SET鍵進入?yún)?shù)設置模式。
找到初始化參數：在參數列表中找到FP-01參數，該參數用于控制參數的初始化。
設置初始化參數：將FP-01參數設置為1，然后按下MF.K鍵確認。此時，變頻器會提示“INIT”，表示初始化過程開始。
完成初始化：初始化完成后，變頻器會自動重啟。重啟后，所有參數將恢復到出廠默認值。
1.4 設置密碼和消除密碼
設置密碼
進入?yún)?shù)設置模式：按下PRG/SET鍵進入?yún)?shù)設置模式。
找到密碼設置參數：在參數列表中找到FP-00參數，該參數用于設置密碼。
設置密碼：將FP-00參數設置為所需的密碼值（如1234），然后按下MF.K鍵確認。此時，密碼設置完成。
消除密碼
進入?yún)?shù)設置模式：按下PRG/SET鍵進入?yún)?shù)設置模式。
找到密碼設置參數：在參數列表中找到FP-00參數。
消除密碼：將FP-00參數設置為0，然后按下MF.K鍵確認。此時，密碼已被消除。
1.5 設置參數訪問限制
EC590變頻器提供了參數訪問限制功能，可以通過設置FP-02參數來控制不同參數組的顯示和修改權限。
進入?yún)?shù)設置模式：按下PRG/SET鍵進入?yún)?shù)設置模式。
找到參數訪問限制參數：在參數列表中找到FP-02參數。
設置訪問限制：根據需要設置FP-02參數的值。例如，將FP-02設置為10（二進制1010），表示允許顯示U組和A組參數，但不允許修改。
二、外部端子控制與頻率調速
2.1 外部端子控制正反轉

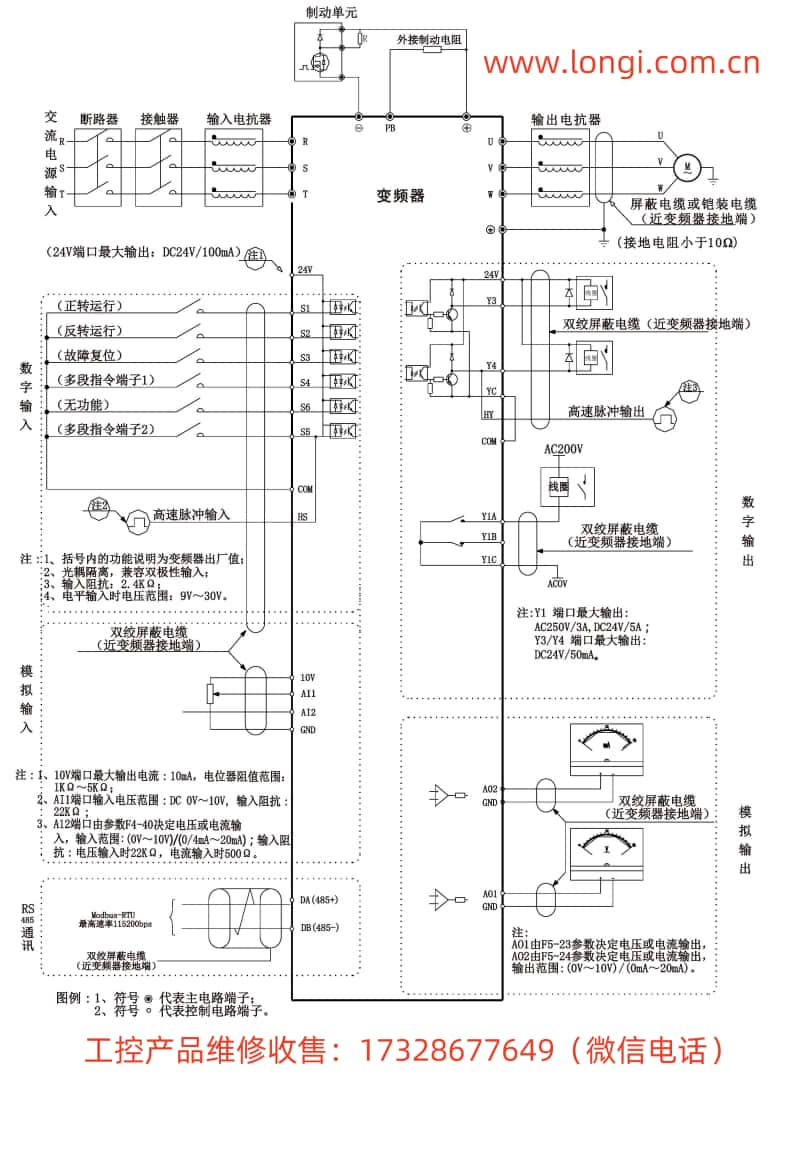

要實現外部端子控制正反轉，需要接線和設置參數如下：
接線
正轉控制：將外部開關或繼電器的常開觸點連接到變頻器的S1和COM端子。
反轉控制：將外部開關或繼電器的常開觸點連接到變頻器的S2和COM端子。
設置參數
進入?yún)?shù)設置模式：按下PRG/SET鍵進入?yún)?shù)設置模式。
設置運行指令來源：將F0-02參數設置為1（端子控制）。
設置端子功能：將F4-00參數設置為1（S1端子為正轉），將F4-01參數設置為2（S2端子為反轉）。
2.2 外部電位器給定頻率調速
要實現外部電位器給定頻率調速，需要接線和設置參數如下：
接線
電位器接線：將外部電位器的三個引腳分別連接到變頻器的AI1、GND和+10V端子。其中，AI1為模擬量輸入端子，GND為接地端子，+10V為外部電源端子。
設置參數
進入?yún)?shù)設置模式：按下PRG/SET鍵進入?yún)?shù)設置模式。
設置頻率指令來源：將F0-03參數設置為4（AI1模擬量輸入）。
設置AI曲線：根據需要設置AI1的輸入曲線（如F4-13至F4-16參數），以確定模擬量輸入與頻率輸出的關系。
三、故障代碼及解決方法
EC590變頻器提供了豐富的故障代碼，用于指示變頻器運行過程中的各種故障。以下是一些常見的故障代碼及其解決方法：
3.1 Err02（加速過電流）
故障含義：變頻器在加速過程中出現過電流。
解決方法：
檢查電機及負載是否過大。
增大加速時間（F0-17參數）。
檢查電機參數是否正確設置。
3.2 Err03（減速過電流）
故障含義：變頻器在減速過程中出現過電流。
解決方法：
檢查電機及負載是否過大。
增大減速時間（F0-18參數）。
檢查制動單元和制動電阻是否正常工作。
3.3 Err04（恒速過電流）
故障含義：變頻器在恒速運行過程中出現過電流。
解決方法：
檢查電機及負載是否過大。
檢查電機參數是否正確設置。
檢查是否有外部干擾源。
3.4 Err11（電機過載）
故障含義：電機過載。
解決方法：
檢查電機及負載是否過大。
檢查電機參數是否正確設置。
增大電機過載保護時間（F9-01參數）。
3.5 Err15（外部故障）
故障含義：外部故障輸入有效。
解決方法：
檢查外部故障輸入端子是否有信號輸入。
檢查外部故障信號是否正常。
復位外部故障輸入信號。
通過以上操作指南，用戶可以更好地了解和使用易控變頻器EC590，實現高效、穩定的電機控制。
