從“X06不運行”談起——深入剖析PowerFlex 750變頻器端口邏輯與故障排查思路

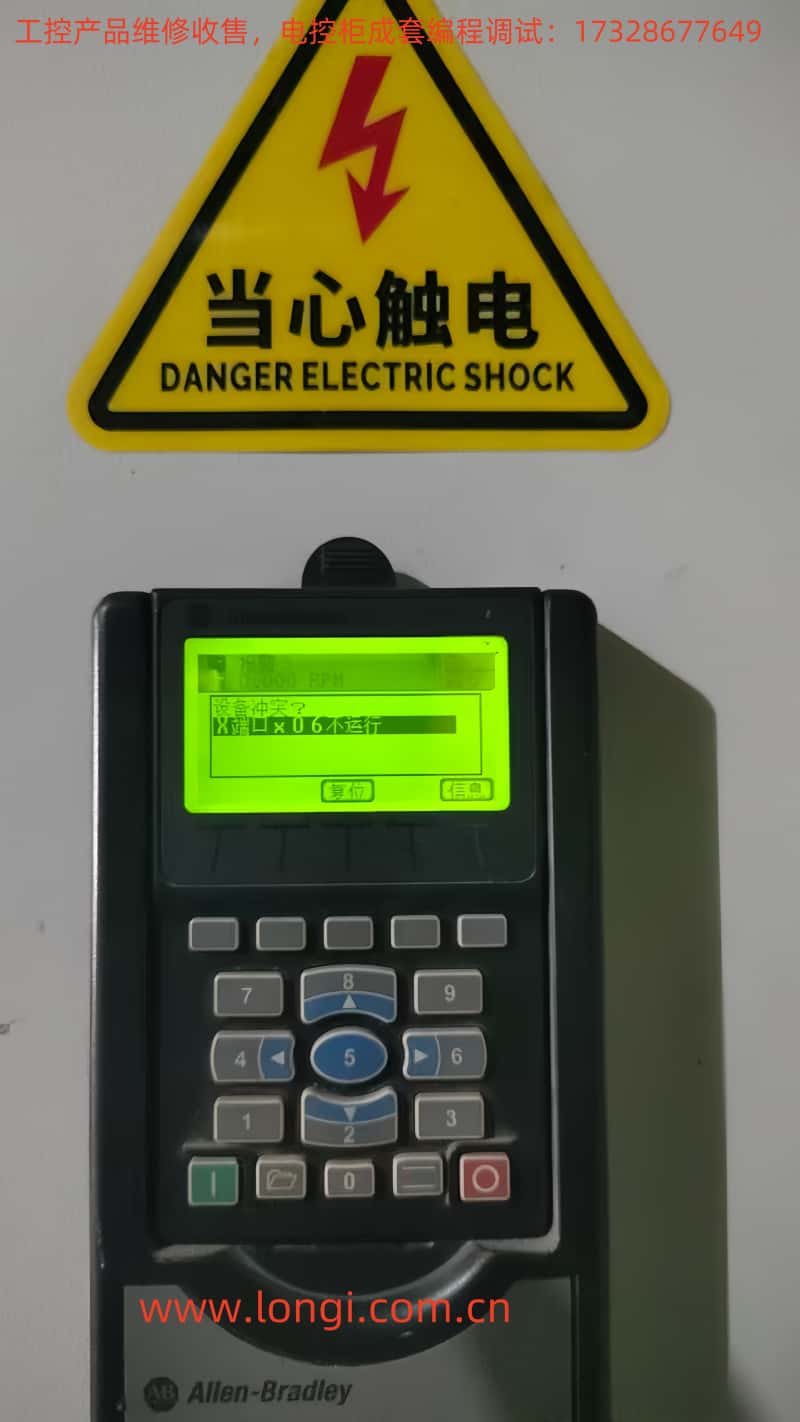

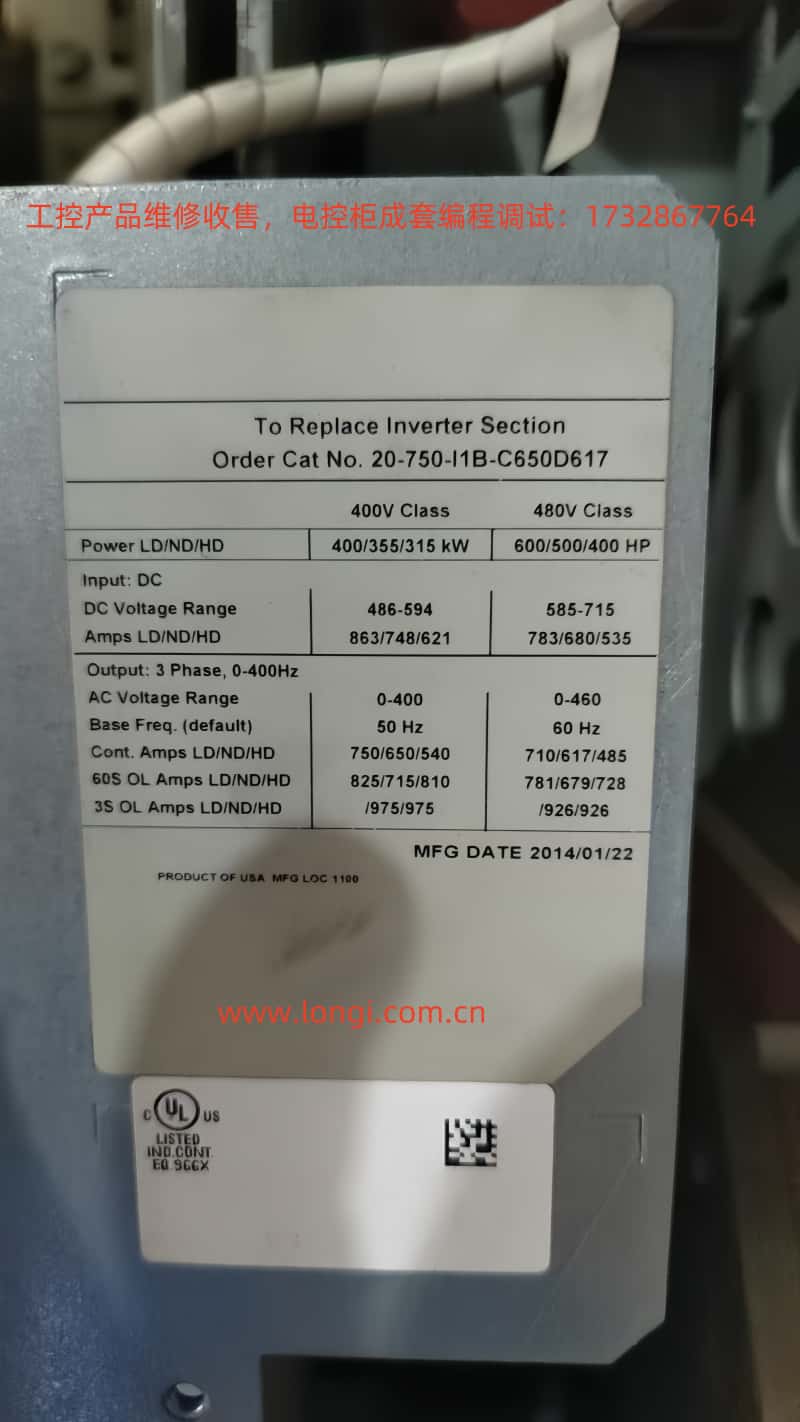

在工業自動化領域，羅克韋爾（Rockwell Automation）的PowerFlex 750系列變頻器以其高靈活度、可擴展性與豐富的功能而廣受青睞。然而，正因?yàn)樵撓盗序?qū)動器擁有多種可選模塊和通訊方式，故障信息偶爾會以令人費解的方式出現。許多工程師遇到“X06不運行”“Port x06 Not Running”等提示時，往往在拆機檢查時驚訝地發現：驅動器實體上并沒有標明“X6”或“端口6”的位置。本文將圍繞這一現象展開討論，幫助讀者從邏輯端口與物理槽位的對應關系開始，系統了解出現“X06不運行”的根本原因及排查思路，并結合并聯應用場景，提出切實可行的解決方案。

一、為什么硬件上看不到“X6”？

1. 邏輯端口與物理插槽的區別

在PowerFlex 750系列驅動器里，“端口（Port）”不僅僅指某個可見的物理接口，它更像是驅動器固件分配的邏輯地址。例如，端口0通常代表主控制板本身，端口1和端口2可能對應前面板的人機界面（HIM）或DPI設備，而端口6則通常是可選模塊插槽中被系統默認分配為“Slot C”或“Option Slot 3”的位置。當驅動器報警“X06不運行”或“Port 6 Adapter Fault”時，說的就是邏輯端口6所處的模塊出現異常，而不一定指一個硬件上標著“X6”的插座。

2. 物理標簽多為“Slot C”或“Option Slot 3”

從設計上看，為了在有限空間內兼顧擴展需求，主控制板往往設置三至四個可選模塊插槽，用以安裝通訊適配器、I/O擴展卡或反饋模塊等。這些插槽通常被標記為“Slot A/B/C”或“Option Slot 1/2/3”。在軟件層面，驅動器把它們映射成Port 4、5、6等。之所以如此，主要是實現內外部資源管理的統一：邏輯端口號體現驅動器內部數據流的編號，而硬件插槽則是便于現場插拔模塊時的區分。

因此，實體外觀上，你也許只會看到一個寫著“Slot C”或“Option 3”的位置，卻沒有“X6”或“Port 6”的絲印。一旦這里的模塊出現故障或空槽配置錯誤，系統便會彈出針對“端口6”的報警信息，造成外觀和報警名稱不對應的表象。

二、“X06不運行”的可能原因

出現“X06不運行”或“Port 6 Not Running”時，大概率說明端口6上的擴展模塊處于異常狀態。這個異常狀態可來源于下列幾種常見情形：

1. 模塊未安裝或插槽空置卻有配置
   驅動器被配置為在端口6安裝某通信卡或I/O模塊，但實際上插槽中為空，導致系統檢測不到模塊，于是報端口6未運行。

2. 模塊安裝不當或硬件故障
   如果插槽里確實插了一個擴展模塊（例如20-750-ENETR以太網適配器、20-750-DNET DeviceNet適配器等），但模塊松動、接觸不良或電路損壞，驅動器會將其視為失聯狀態。硬件故障也包括內部器件損壞、固件版本不兼容等。

3. 網絡或通訊配置沖突
   對于通訊模塊，若網絡地址重復、波特率不匹配、或現場總線故障（接線短路、總線掉電等），模塊就無法正常與驅動器主板溝通。驅動器會顯示端口6不運行或通訊丟失（Comm Loss）。

4. 固件與配置不匹配
   在驅動器固件或模塊固件版本差異較大的情況下，驅動器可能無法識別模塊功能或檢查到非法配置。如果舊版固件不支持某功能，也有可能造成端口初始化失敗。

5. 并聯系統配置不當
   當多臺PowerFlex 750并聯運行同一電機或共享總線時，端口6往往用于驅動間的同步控制或冗余通訊。如果任意一臺驅動器網絡地址沖突或主-從配置有誤，也可導致局部驅動報端口故障。

三、拆機后找不到“X6”的原因

許多用戶遇到故障信息后，會先做物理排查，結果打開變頻器外殼，卻發現所有插槽標簽都和“Port 6”對不上號，看不到所謂“X6”。這一般是因?yàn)椋?/p>

1. 驅動器外殼上僅標“Slot C”
   PowerFlex系列更傾向用字母或數字來標識插槽順序，并未在外觀上直接印制“X6”一類標識。

2. 端口分配只在軟件層級
   端口6、端口5、端口4等邏輯號是系統內部的DPI或內部總線命名方式，非用戶手動貼的硬件絲印。

3. 插槽位置可能被金屬擋板或線路板覆蓋
   在較大機座（Frame 8及以上）或特定結構中，主控制板后面可能還有分層子板及屏蔽罩，導致插槽標簽不明顯，需要拆卸更多部分才看得到“Slot C”。

4. 實際空槽或損壞
   如果端口6本應安裝模塊卻不見蹤影，或插槽內模塊已經脫落或損壞，也會造成無法直觀辨認。

四、如何對應并找出端口6位置？

1. 參考官方安裝手冊的“插槽布局圖”
   羅克韋爾官方文檔通常會提供一張插槽布局的示意圖，清楚標明“Slot A = Port 4”，“Slot B = Port 5”，“Slot C = Port 6”等對應關系。對照驅動器實物，就能確定物理插槽位置。

2. 在HIM或軟件中查看模塊信息
   通過前面板HIM進入?yún)?shù)菜單，或使用DriveTools、Studio 5000等軟件連接驅動器，查看“Module Info”“Adapter Info”一類信息就能知道各端口上掛載的是哪種硬件。如端口6顯示某通信卡型號，則說明它安裝在“Slot C”或“Option Slot 3”。

3. 實地觀察插槽結構
   多數PowerFlex 753/755在正面或側面主控板區域，會有3個并排插槽，分別標A、B、C或Option 1、Option 2、Option 3。若你在Slot C里看到某模塊，就可以確認它就是端口6的實體載體。

4. 結合驅動器故障日志
   HIM或軟件可讀取故障列表(Fault Queue)。若其中多次出現“Port 6 Adapter Fault”“Port 6 Comm Loss”等事件，就進一步證實了Slot C模塊存在異常。

五、解決“X06不運行”的排查思路

1. 確認是否真的需要端口6模塊

• 如果此槽應為空，則可在驅動器參數中禁用或移除對端口6的相關配置，以免驅動器繼續報錯。

• 如果確需安裝模塊，檢查模塊有無缺失或損壞。

2. 檢查物理安裝與接線

• 斷電后，拆下模塊查看插針、金手指有無彎曲或污損，并重新插牢。

• 通訊模塊須確認網絡線纜和終端電阻是否正確接好，網絡供電正常。

3. 排查網絡沖突

• 對于DeviceNet等總線，必須保證所有設備地址唯一，波特率一致；對于EtherNet/IP，要避免IP地址重復。

• 若在并聯系統中，則同時確保每臺驅動器的地址、角色（主/從）配置無誤。

4. 核對驅動器與模塊固件

• 某些舊版驅動器固件可能無法識別新的通訊模塊。可查看Rockwell官方發布說明，升級至與模塊兼容的版本。

5. 恢復出廠或重新配置測試

• 如果確認硬件完好卻依舊報錯，可嘗試將端口6相關參數恢復默認，再根據需要手動配置回正確值，排除因參數錯亂導致的初始化失敗。

六、并聯應用中如何避免端口故障？

當多臺PowerFlex 750并聯驅動大功率電機或共享總線時，往往會額外依賴驅動器之間的通信與協調。出現“X06不運行”的典型場景包括：

• 地址沖突：多驅動器都插了DeviceNet模塊，但未分配唯一節點號，導致某些模塊掉線報錯。

• N-1冗余配置出問題：如果系統設置了“主從”或“冗余”，某一臺從驅動器掉線導致主驅動器檢測到端口6異常，不允許整套系統啟動。

• 同步信號缺失：針對光纖或同步總線的并聯，如果連接意外斷開，會觸發端口故障。

要避免此類問題，需要在系統設計初期就規劃好每臺驅動器的地址、角色及互聯方式，并在實施后逐臺測試是否能獨立、協同正常運行。通過定期檢測網絡狀態、查看各端口模塊的健康狀況，可及時發現端口沖突隱患。

七、結語

“X06不運行”這一提示在很多人看來神秘而又難以理解，其實背后體現的正是PowerFlex 750系列對端口模塊進行邏輯管理的一套機制。驅動器固件賦予端口編號，用于標識不同功能模塊；一旦其中任何模塊出現故障、丟失或配置沖突，就會通過“X06不運行”等形式提示工程師。
要想對癥下藥，需要深刻理解硬件“Slot”與軟件“Port”的對應關系，并利用官方手冊或診斷工具逐一排查模塊安裝、通訊網絡和驅動器參數。對于多臺變頻器并聯的復雜系統，更要關注網絡地址、主從配置、同步信號等環節，才能確保各驅動器協調工作。
通過本文的介紹，相信讀者對“X06不運行”的根本原理和具體排查方法有了更清晰的認識。將這些思路靈活運用到實際工業現場，必能加快故障定位和恢復過程，并為后續的維護與擴展提供堅實保障。
