一、引言

在現代工業自動化系統中，變頻器（VFD）作為核心控制設備，在調速、恒壓供水、風機控制等場合起到了至關重要的作用。然而，變頻器在實際應用過程中，尤其是在多泵并聯運行或變頻與工頻切換場景下，常常會遇到各種類型的報警，影響系統的穩定性與運行效率。其中，報警2015 - PFC互鎖故障，是ABB ACS510變頻器中常見的報警之一，尤其是在使用了PFC控制功能（泵扇控制）時，用戶可能會遇到該問題。

本文將深入分析ABB ACS510變頻器報警2015的根本原因，詳細闡述PFC互鎖功能的工作原理，結合變頻器的控制邏輯和現場接線，探討如何有效解決該報警問題，并提供可操作的排查與處理步驟。通過這篇文章，讀者可以全面理解PFC互鎖的故障機制，并掌握解決該類報警的方法，以保障變頻器系統的穩定運行。

二、報警2015 PFC互鎖故障概述

1. 報警2015的含義與觸發條件

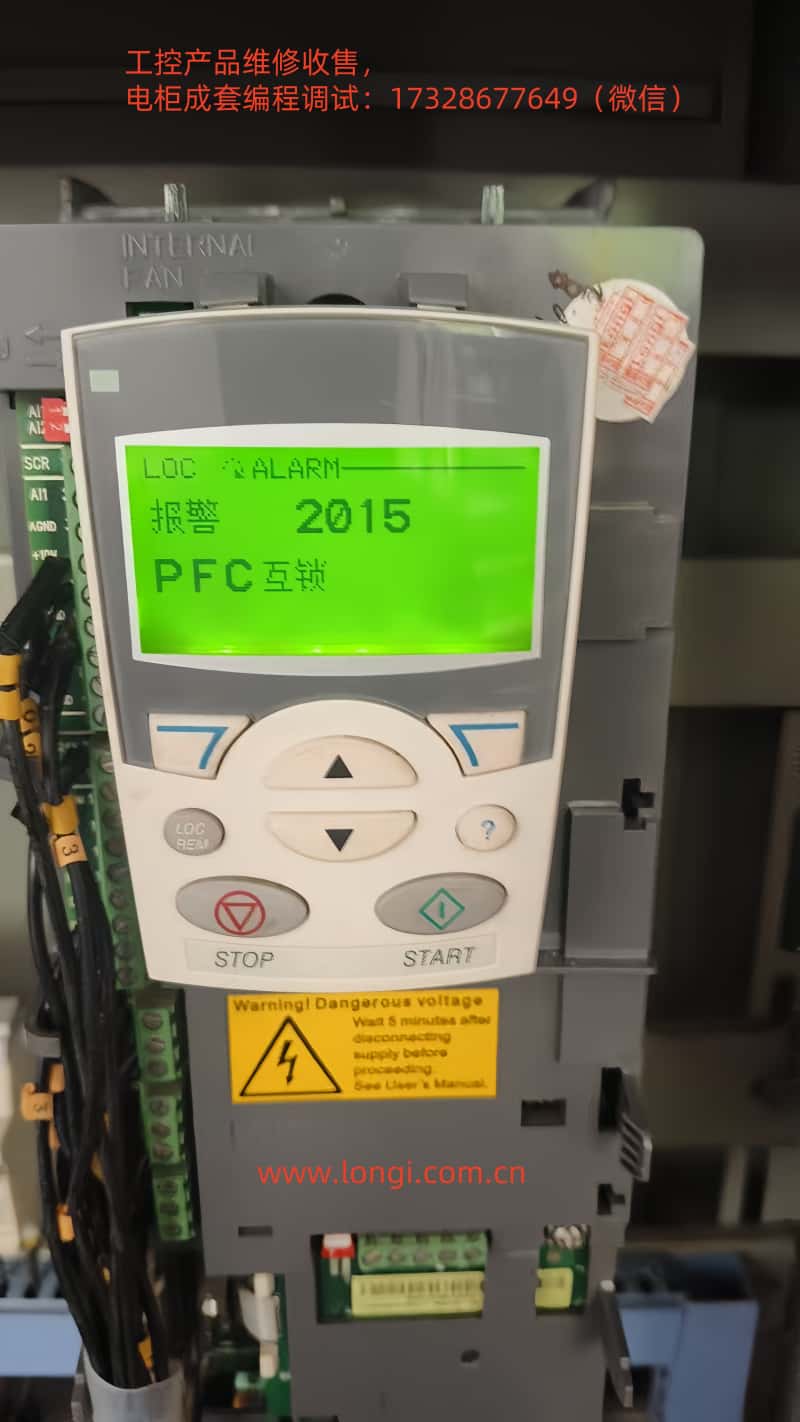

報警2015是ABB ACS510變頻器中的一個典型報警代碼，表示PFC互鎖故障。當系統檢測到互鎖條件未滿足時，變頻器會主動停止電機的運行，且會在控制面板上顯示報警2015。該報警代碼主要用于多泵恒壓供水系統等場合，確保在多臺電機（泵）工作時，電機切換的順序與狀態得到合理控制，從而避免出現系統沖突或設備損壞。

PFC互鎖報警的觸發條件通常為：

• 互鎖輸入信號異常：當變頻器接收到的互鎖信號（通過數字輸入DI4、DI5、DI6等傳遞）未達到預期，變頻器會認為存在沖突或故障，從而觸發報警2015。

• 泵工作狀態沖突：如果某臺泵正在運行，且變頻器嘗試啟動另一臺泵，而沒有解除互鎖條件時，也會觸發該報警。

• 設備切換時未完全斷開：在自動切換過程中，若相關設備（如工頻旁路接觸器、輔助繼電器等）未能正確斷開，互鎖信號無法復位，變頻器會檢測到這一不一致，從而生成報警。

報警2015提示變頻器未能正確識別或執行互鎖邏輯，通常涉及到接線、參數配置或設備狀態的問題。

2. PFC控制功能簡介

PFC（Pump Fan Control，泵扇控制）功能是ABB變頻器在恒壓供水等應用中常用的控制模式。它通過調節泵的運行頻率和工頻旁路的切換，實現多個泵的自動切換和負載平衡。為了確保系統的安全與穩定運行，PFC功能通常需要借助互鎖機制來確保變頻器與工頻電源的切換、泵的啟停狀態是協調的。

在應用PFC控制功能的系統中，變頻器通過監控多個泵的工作狀態，利用數字輸入（DI）和繼電器輸出（RO）信號來判斷何時啟動、何時切換電機，并實時調整系統的工作狀態。如果任何一個信號出現異?；蛟O備狀態不匹配，變頻器就會通過報警2015來提示操作人員進行檢查。

PFC互鎖功能的核心目的是防止兩臺泵在不適當?shù)臈l件下同時運行，避免設備損壞或能效損失。因此，它的正常工作依賴于正確的接線、合理的參數配置以及設備本身的完好狀態。

三、報警2015觸發的原因分析

1. 控制回路接線問題

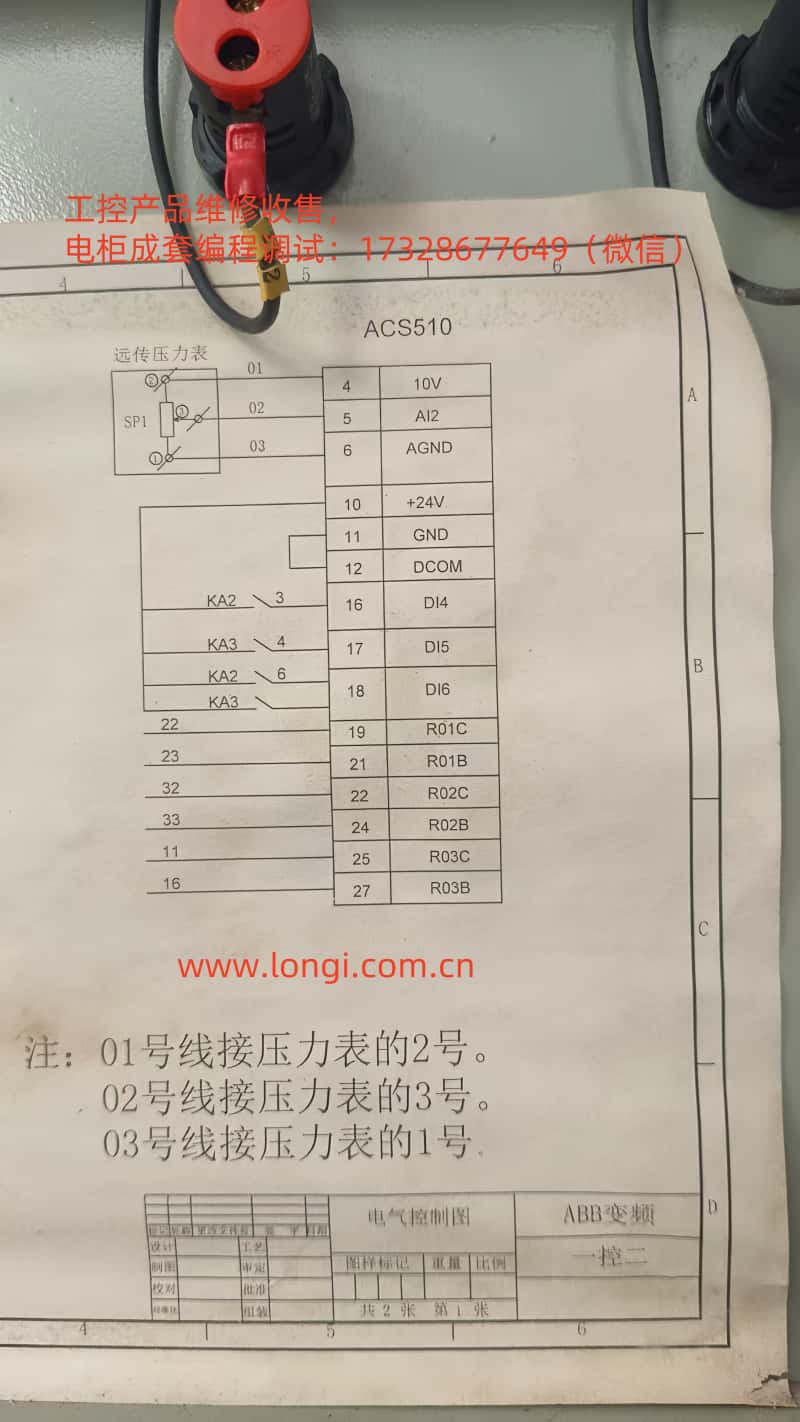

根據ABB變頻器的設計邏輯，報警2015通常由互鎖輸入信號（DI4、DI5、DI6等）異常引發。電氣接線不當或設備故障會導致這些信號丟失或錯誤，從而觸發報警2015。常見的接線問題包括：

• 接觸器輔助觸點未正確接入互鎖回路：PFC控制功能依賴于接觸器的輔助觸點（常閉觸點）來監測電機的運行狀態。如果接線時誤用了常開觸點，或者接觸器的輔助觸點未正確復位，就會導致DI輸入信號異常，進而觸發報警。

• 數字輸入信號未能正確反饋：DI4、DI5等數字輸入信號應通過接觸器的常閉觸點與熱繼電器觸點串聯接入。如果接線中遺漏了這些觸點，或者接線不牢固，也可能導致互鎖信號丟失，從而觸發報警。

2. 繼電器輸出信號不穩定

ABB ACS510變頻器的PFC控制功能通過繼電器輸出（RO1、RO2、RO3等）來控制電機的啟停狀態。如果繼電器輸出信號不穩定或配置不當，也可能引發報警2015。常見的繼電器輸出問題包括：

• 繼電器輸出信號的沖突：在某些系統設計中，RO1和RO2可能用于控制兩臺泵的啟停。如果這兩個繼電器輸出信號沖突，導致兩臺泵無法按照預期順序啟停，也會觸發報警2015。

• 繼電器觸點故障：如果繼電器的常開或常閉觸點因老化或損壞無法正常工作，就會導致互鎖回路不閉合或不斷開，從而觸發報警。

3. 參數配置問題

報警2015還可能由變頻器的參數配置問題引起。以下是一些可能導致報警的參數設置問題：

• 互鎖相關參數未正確配置：在PFC控制功能中，參數8120（INTERLOCKS）和8121（REG BYPASS CTRL）用于控制互鎖邏輯的啟動與切換。如果這些參數配置錯誤，變頻器可能無法正確識別互鎖信號，導致報警2015。

• 自動切換間隔設置不合理：如果參數8118（自動切換間隔）設置過短或過長，可能導致系統在切換過程中出現不穩定的狀態，觸發報警。合理的切換間隔應根據實際負載和系統需求進行調整。

4. 設備狀態沖突

如果系統中某個電機出現故障或未能按時停機，也可能導致報警2015的觸發。常見的設備狀態沖突包括：

• 泵未停止：如果系統正在運行的泵沒有完全停止，或者旁路接觸器未斷開，變頻器無法啟動新的泵，便會觸發報警。

• 設備故障：當泵出現故障或過載時，變頻器會檢測到設備狀態異常，自動停機并顯示報警2015。

四、報警2015的解決方案

1. 檢查接線與硬件

首先，需要檢查控制回路中的接線，確保所有的輔助觸點、熱繼電器觸點以及接觸器觸點均按照正確的邏輯連接到相應的DI輸入端子。常見的接線檢查步驟如下：

• 檢查DI4和DI5的接線：確保DI4（調速泵互鎖）和DI5（輔助泵互鎖）通過接觸器的常閉輔助觸點與熱繼電器觸點串聯連接，確保在泵未運行時DI為“ON”。

• 檢查繼電器輸出信號：檢查RO1、RO2、RO3等繼電器輸出的觸點是否正常工作，確保它們能夠根據實際負載的狀態正確啟停泵。

2. 調整參數配置

接下來，需要檢查變頻器的相關參數設置，特別是以下幾個關鍵參數：

• 檢查參數8120（INTERLOCKS）：確保該參數設置為合適的值，通常應設置為4，表示從DI4開始分配互鎖信號。

• 檢查參數8121（REG BYPASS CTRL）：該參數用于控制調速旁路功能，確保其設置與現場需求一致。如果不需要旁路控制，可以將該參數設置為0。

• 檢查參數8118（自動切換間隔）：根據系統的負載需求，合理設置自動切換間隔，避免頻繁切換或長時間未切換導致的不穩定狀態。

3. 排除設備故障

如果接線和參數配置都沒有問題，那么就需要排查設備本身的狀態?？梢酝ㄟ^以下方式檢查：

• 檢查泵的運行狀態：確保泵在切換前完全停止，并且旁路接觸器已經斷開。

• 檢查泵的過載保護：確保泵沒有過載或故障，必要時進行電機的檢查和維護，排除設備故障導致的報警。

4. 模擬測試

進行手動測試，模擬不同的工作條件，觀察變頻器是否能夠正常響應并按預期切換泵。例如，可以手動控制DI4、DI5和DI6的輸入信號，查看變頻器是否能夠在沒有報警的情況下正確啟動電機，并順利切換。

五、總結

ABB ACS510變頻器的報警2015（PFC互鎖故障）是多泵恒壓供水系統中常見的故障之一。通過對報警2015的分析，我們發現其根本原因通常是由于互鎖信號異常、接線問題、繼電器輸出沖突、參數配置不當或設備故障引起的。解決這一問題的方法包括檢查控制回路接線、調整參數配置、排除設備故障以及進行模擬測試。

通過合理的排查和處理，可以有效消除報警2015，保證系統的正常運行。在未來的應用中，操作人員應定期檢查控制回路、維護設備，確保變頻器能夠穩定運行，避免此類報警反復出現，從而提高系統的可靠性和安全性。

希望本文能為廣大變頻器用戶提供有價值的幫助，幫助他們深入理解PFC互鎖故障的成因，并采取有效措施加以解決。
