欣雙源變頻器AT系列用戶手冊使用指南

一、引言

欣雙源變頻器AT系列作為一款廣泛應用于工業控制領域的設備，其用戶手冊是用戶正確操作和維護變頻器的重要指南。本文將基于用戶手冊的內容，詳細介紹AT系列變頻器的操作面板功能、參數設置方法、外部控制功能實現以及故障代碼處理，幫助用戶更好地理解和使用該變頻器。

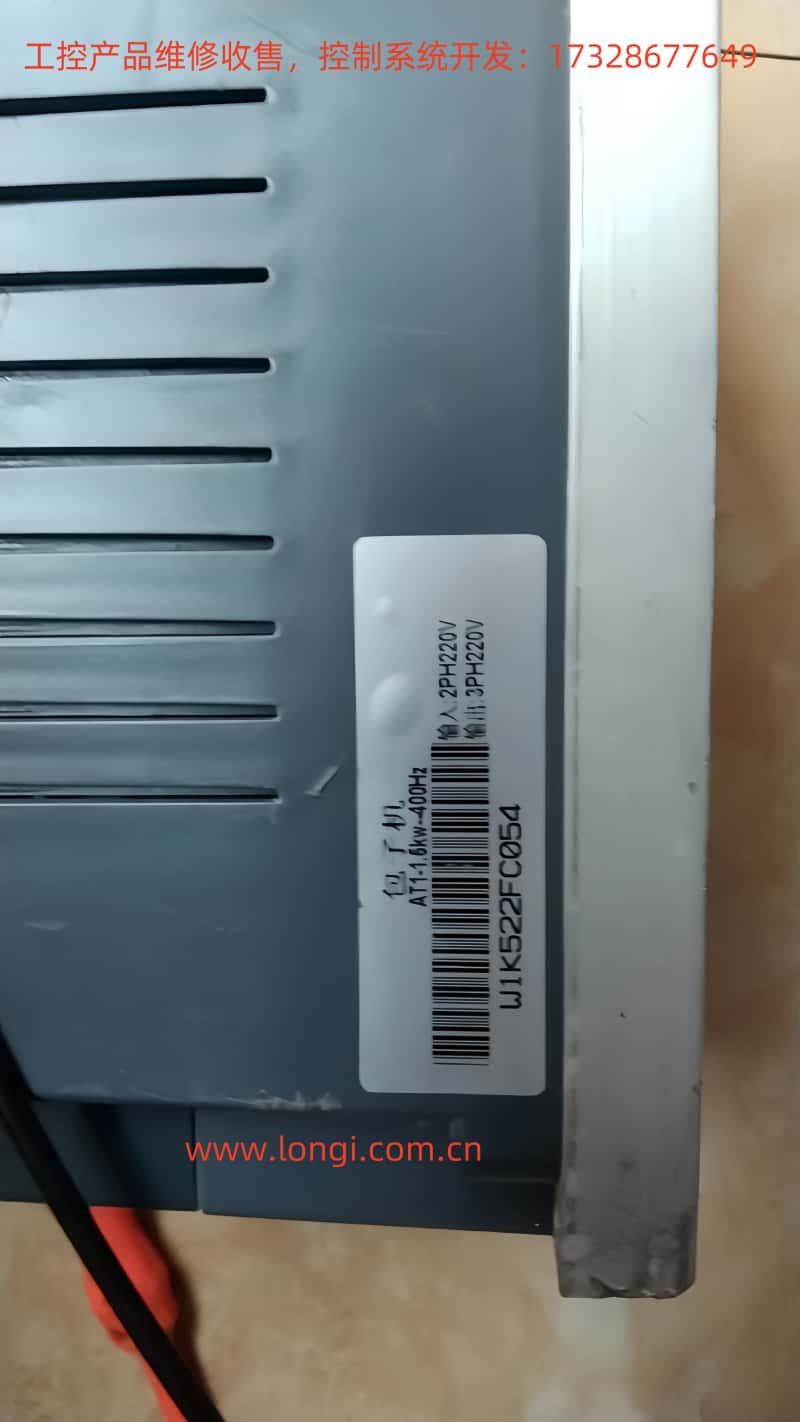

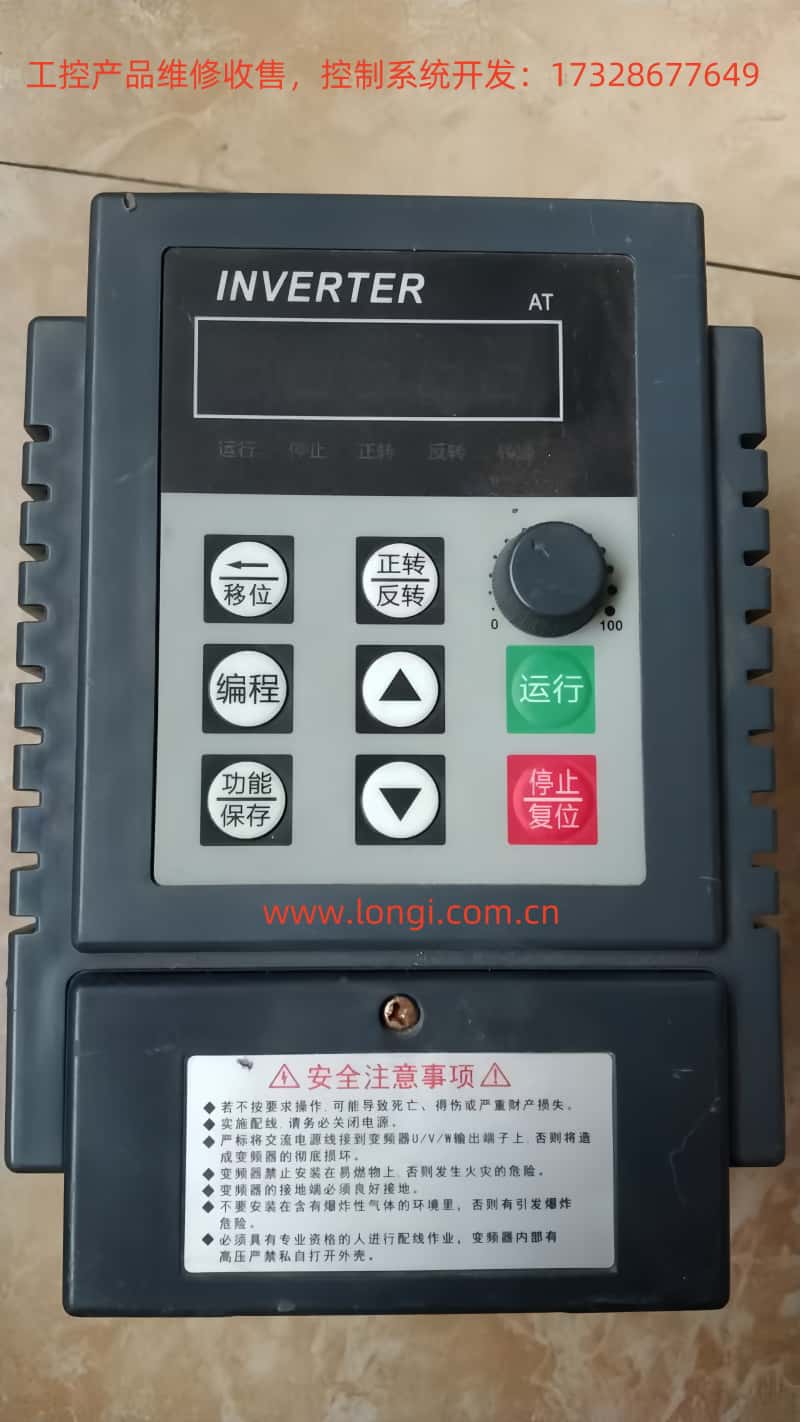

二、操作面板功能介紹

欣雙源變頻器AT系列的操作面板是用戶與變頻器交互的主要界面，通過操作面板，用戶可以完成變頻器的參數設置、狀態監控、故障診斷等操作。以下是操作面板上各按鍵的功能介紹：

• 編程鍵：用于選擇正常模式或編程模式。在變頻器運轉或停止狀態，按此鍵均有效。修改參數時，必須按此鍵進入編程模式。

• 功能/保存鍵：

• 正常模式：按此鍵可顯示變頻器狀態各項信息，如目標頻率、輸出頻率及電流、溫度。

• 編程模式：按此鍵可顯示參數內容，再按此鍵保存更改過的參數值。

• ▲鍵：參數編號或參數值增加，短按步進變化，長按快速變化。

• ▼鍵：參數編號或參數值減小。

• 移位鍵：編程模式移位，正常模式點動。

• 正轉/反轉鍵：正反轉切換鍵。

• 啟動鍵：啟動變頻器輸出。

• 停止/復位鍵：停止運行，故障復位。

三、參數設置與密碼管理

1. 參數初始化

雖然用戶手冊中未直接提及參數初始化步驟，但用戶可以通過以下方法實現參數的初始化：

• 進入編程模式，找到需要初始化的參數組。

• 將參數值恢復為默認值。

• 保存參數并退出編程模式。

2. 密碼設置

為了保護變頻器的參數不被隨意修改，用戶可以設置密碼。以下是密碼設置的相關參數：

• P008：內藏密碼，范圍0-65535，默認值00000（無密碼）。用戶可以根據需要設置密碼。

• P009：輸入密碼，當P009的值等于P008的隱藏值時，P008及其他參數值才可更改。掉電重啟后，P009會清零，需要重新輸入密碼才能修改參數。

3. 參數訪問限制

欣雙源變頻器AT系列的部分參數只對應部分機型，如灰色參數為PID/485等高級機型專用，普通機型無效。此外，特定參數為AT2機型專用（如P97, P98），時間計數器機型專用（如*93, *94）。用戶在設置參數時，需要注意參數的適用范圍。

四、外部控制功能實現

1. 外部端子正反轉控制

欣雙源變頻器AT系列支持外部端子正反轉控制，以下是AT3機型的接線方法：

• X4輸入口4：線控正轉，X4與COM短接，輸入信號有效。

• X5輸入口5：線控反轉，X5與COM短接，輸入信號有效。

對于AT1, AT4及AT2機型，雖然用戶手冊中未直接提及外部端子正反轉控制的具體端子，但用戶可以通過多功能輸入設置實現正反轉控制。

2. 外部電位器給定頻率調速

欣雙源變頻器AT系列支持外部電位器給定頻率調速，以下是接線與參數設置方法：

• 接線：用戶可以通過外部模擬電壓輸入（VI1，0-5V/10V）或外部電流信號輸入（CI，4-20mA）實現外部電位器給定頻率調速。具體接線方式請參考用戶手冊中的接線圖。

• 參數設置：

• P010：工作頻率來源，選擇外部模擬信號（2）或CI（3）作為頻率來源。

• 可能需要調整其他相關參數（如P000-P007等）以匹配外部電位器的輸入范圍。

五、故障代碼及處理方法

欣雙源變頻器AT系列提供了詳細的故障代碼及處理方法，以下是部分常見故障代碼及其處理方法：

• Err 1：電流超大/輸出短路

• 處理方法：檢查輸出線路及電機是否短路，排除短路故障。

• Err 2：欠壓保護

• 處理方法：檢查輸入電源電壓是否正常，排除電源電壓過低問題。

• Err 3：過壓保護

• 處理方法：檢查輸入電源電壓是否過高，或變頻器內部電壓檢測電路是否故障。

• Err 4：驅動電路故障

• 處理方法：聯系專業維修人員檢修驅動電路。

• Err 5：上電時有啟動輸入

• 處理方法：檢查上電時是否有意外的啟動信號輸入，排除誤操作或電路故障。

• Err 6：過流保護

• 處理方法：檢查電機及負載是否過載，或變頻器內部電流檢測電路是否故障。

• Err 7：超時

• 處理方法：檢查變頻器運行時間設置或相關定時器設置，排除超時故障。

• Err 8：散熱器溫度過高

• 處理方法：檢查散熱器是否堵塞，環境溫度是否過高，或變頻器內部溫度檢測電路是否故障。

• Err 9：外部故障

• 處理方法：檢查外部控制信號線路及設備，排除外部故障。

六、結論

欣雙源變頻器AT系列用戶手冊是用戶正確操作和維護變頻器的重要指南。本文基于用戶手冊的內容，詳細介紹了操作面板功能、參數設置方法、外部控制功能實現以及故障代碼處理等方面的知識。希望本文能夠幫助用戶更好地理解和使用欣雙源變頻器AT系列，提高設備的運行效率和可靠性。在實際應用中，用戶應根據具體需求和設備型號，參考用戶手冊進行操作和維護。
