LS?Mecapion?APD?VP20?驅動器絕對值零位丟失故障全流程維修指南（以S&T?TNL?120V立車刀塔為例）

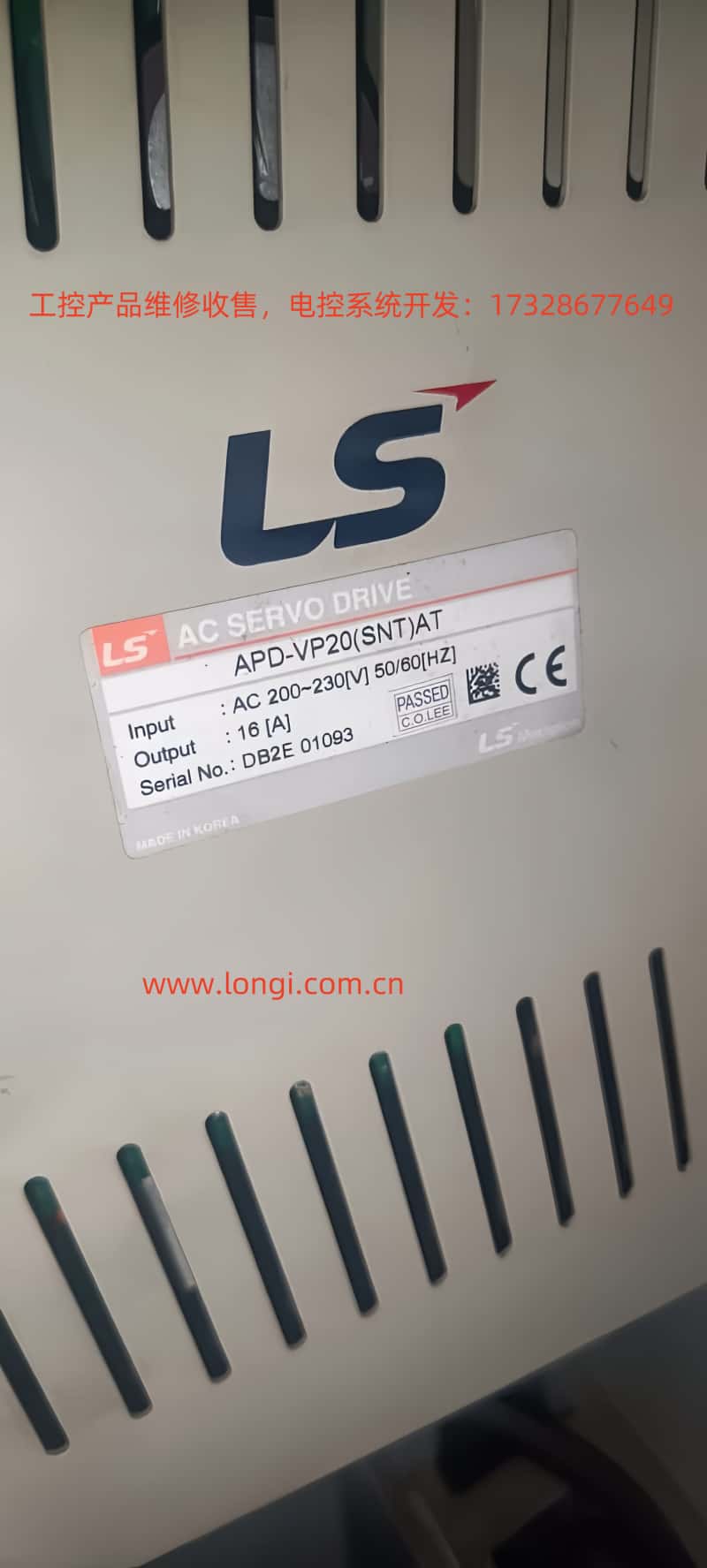

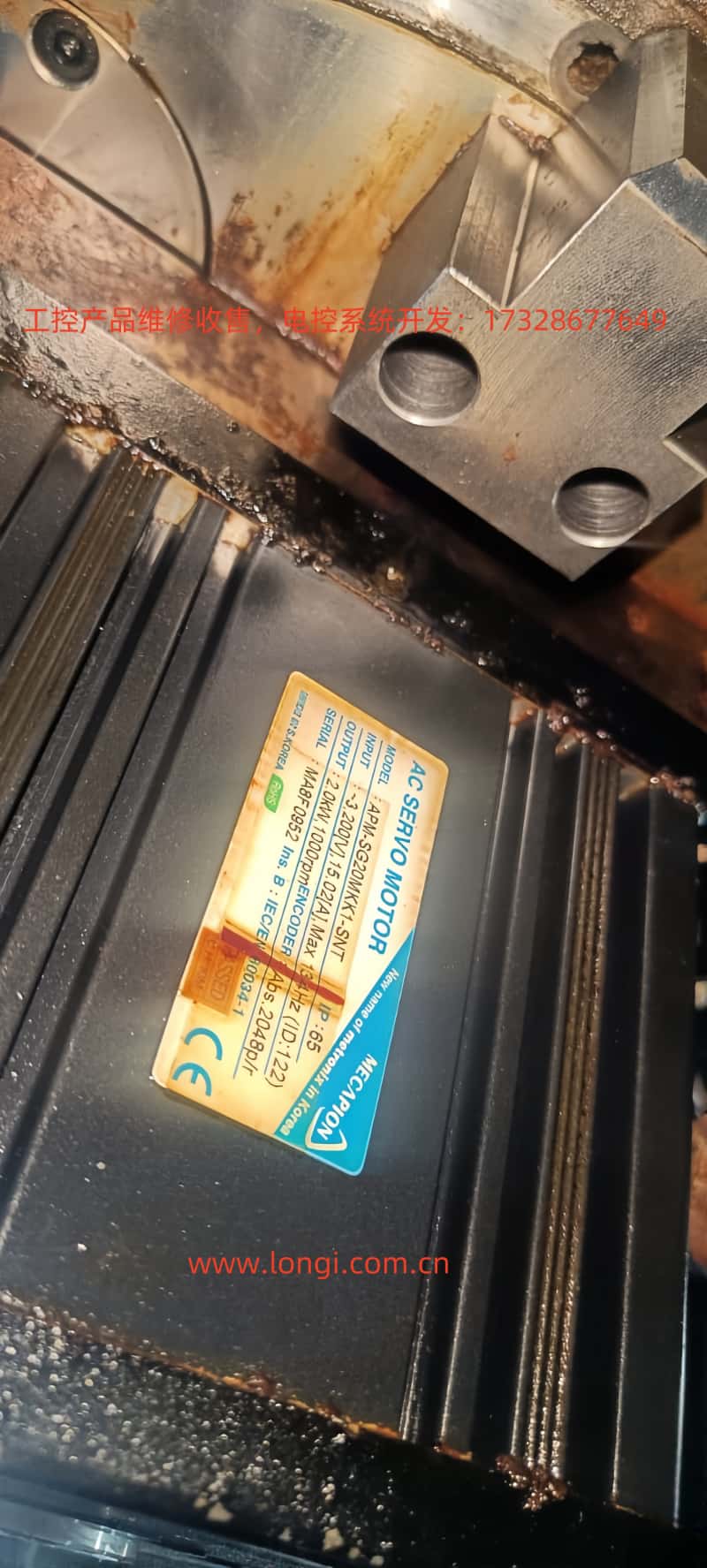

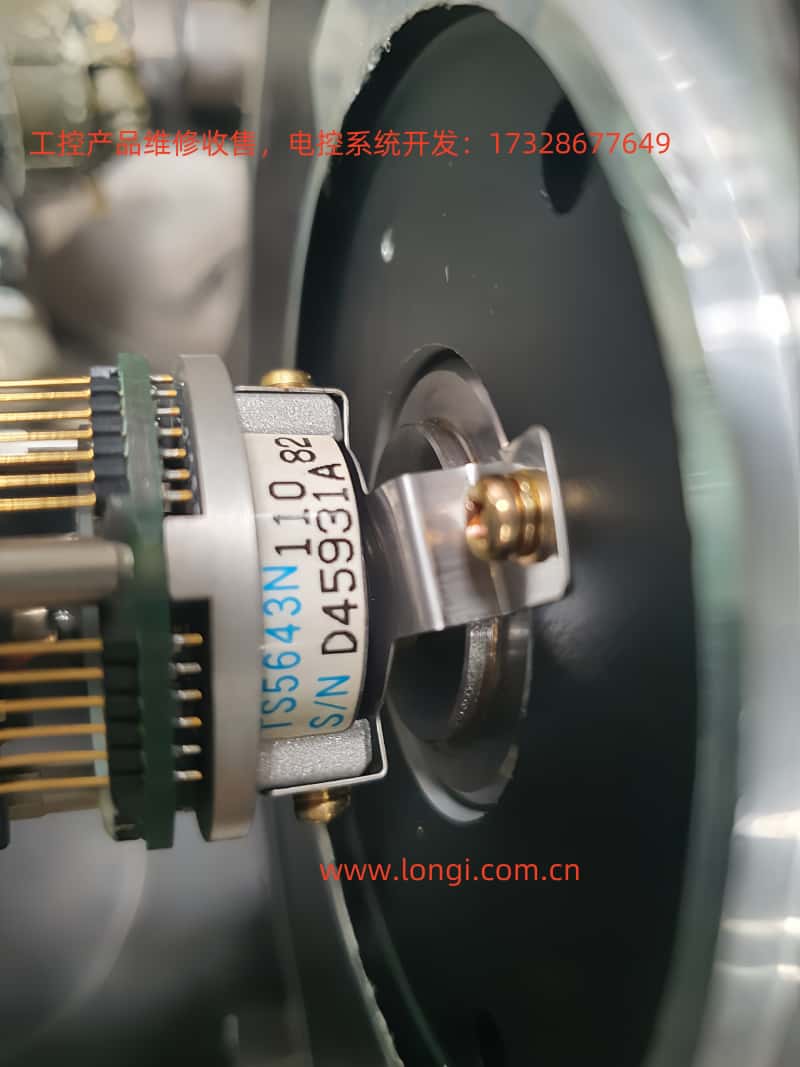

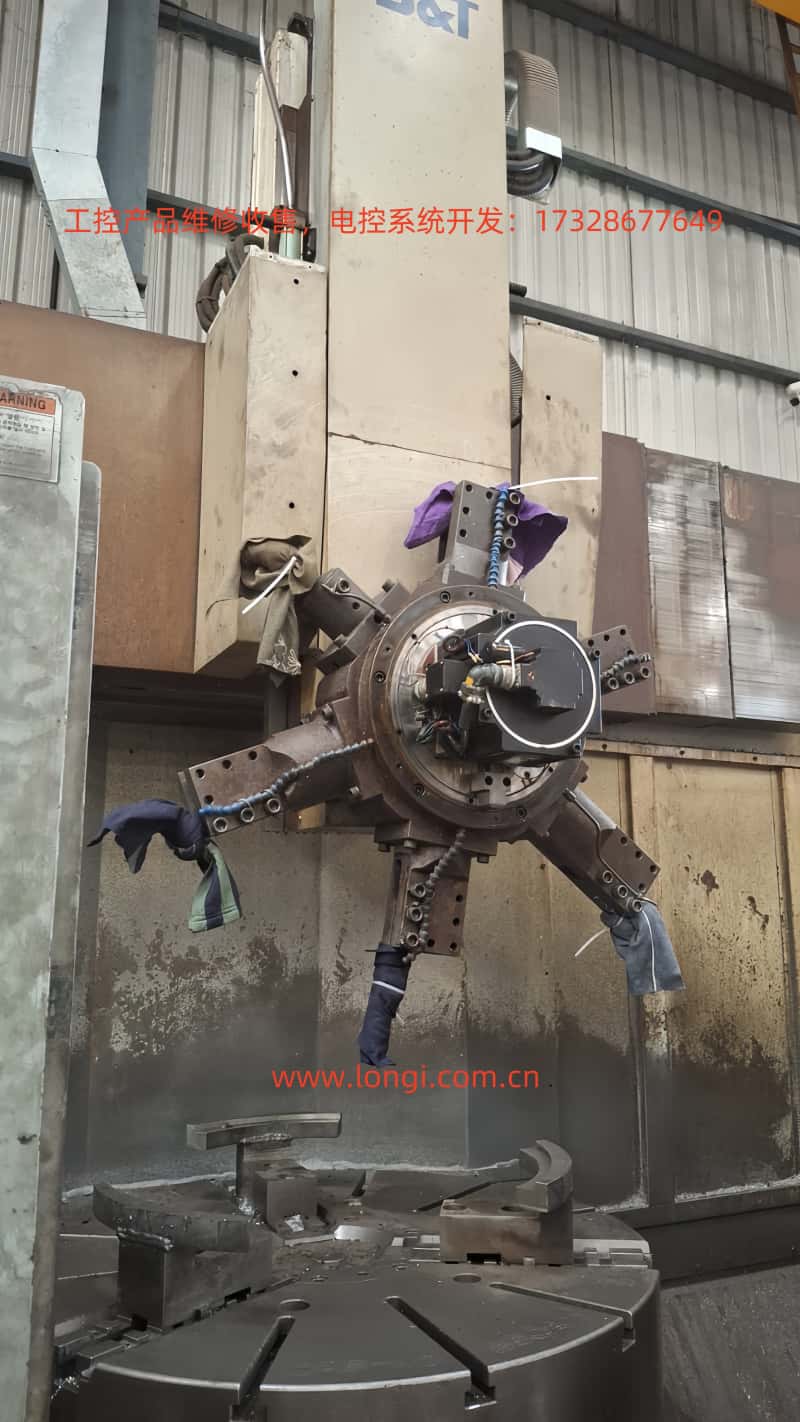

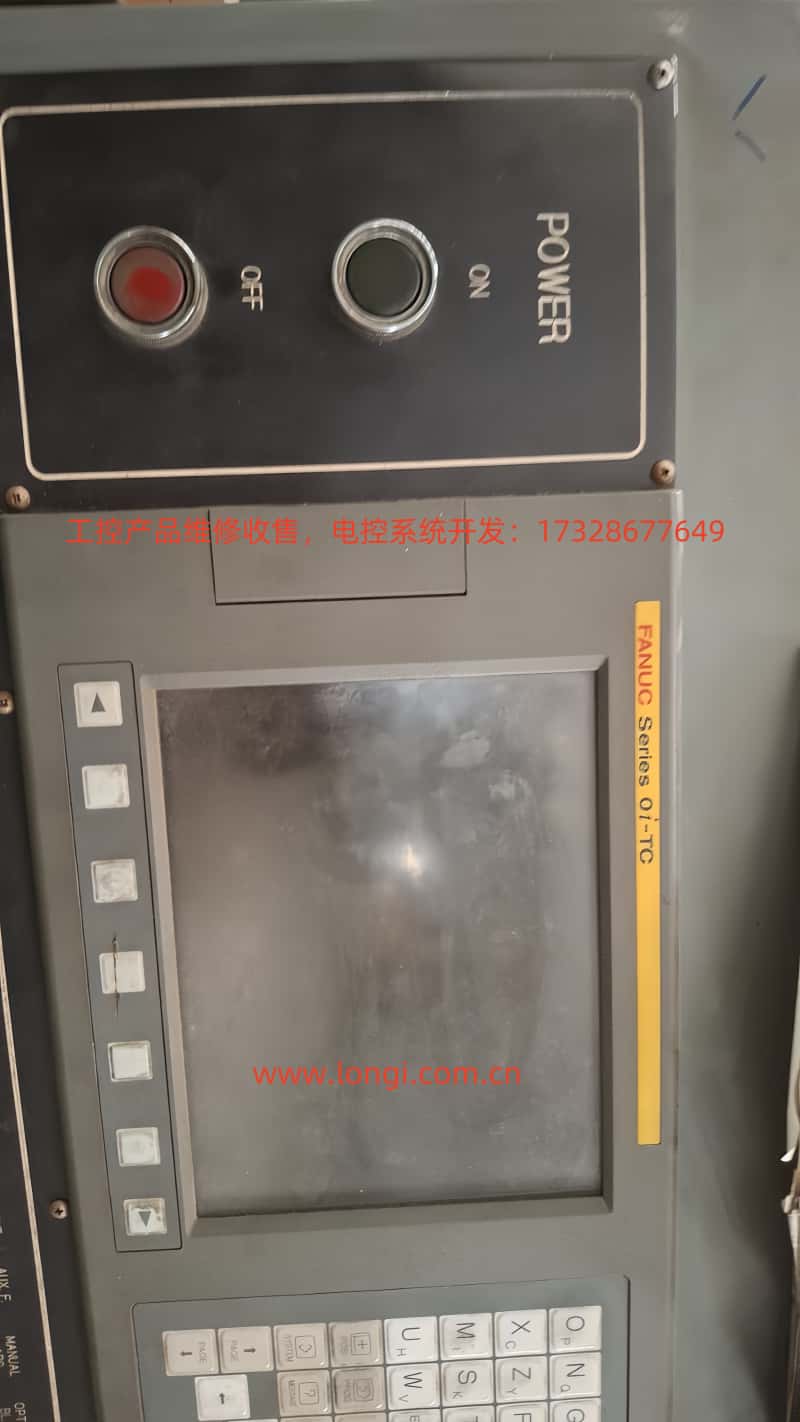

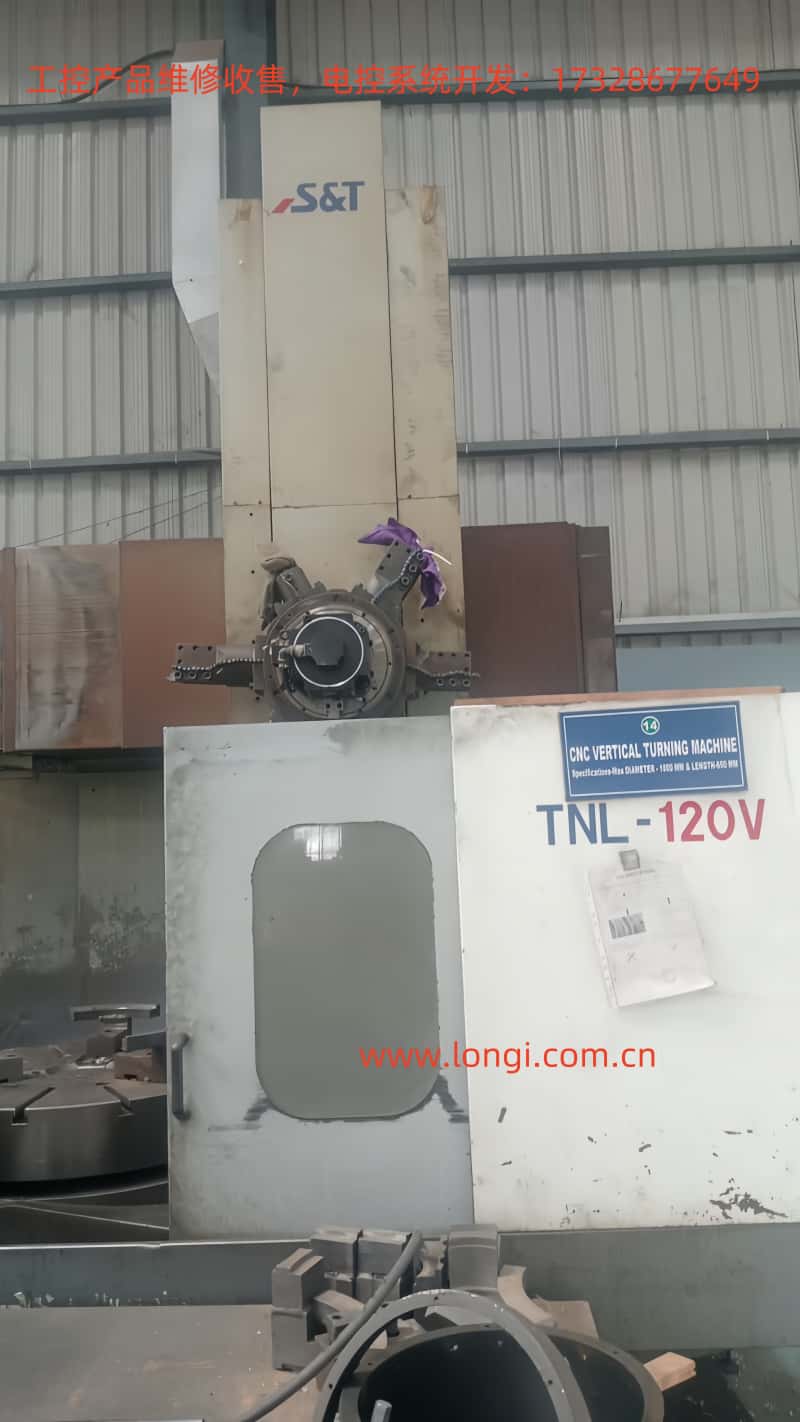

適用機型：Fanuc?0i?TC?+?S&T TNL?120V CNC Vertical?Lathe；刀塔伺服軸采用 LS?Mecapion APM?SG20MKX1?SNT 伺服電機 + APD?VP20(SNT) 伺服驅動器；電機編碼器型號 TS5643N1 多圈絕對式編碼器（2048 P/R）。
故障現象：驅動器內置鋰電池失效 → 驅動自檢報 AL?14/15 絕對值數據/電池錯誤 → 現場誤判為編碼器損壞并拆下聯軸器 → 重新安裝時未對準磁極零位 → 絕對位置與電機電角度徹底偏移，F(xiàn)anuc?CNC 報刀塔軸隨動/參考點丟失報警，無法上電運行。
目錄
故障背景與系統構成
絕對值編碼器與磁極零位的關系
典型故障鏈分析
工具與安全準備
分步維修與校準流程
5.1 更換驅動器電池
5.2 機械恢復：重新對準聯軸器零位
5.3 驅動器參數與菜單操作
5.4 Fanuc 系統參考點重建
關鍵點詳解
6.1 PC?806 Z POS Search
6.2 PC?811 ABS Encoder Set
6.3 HSIN / HSOUT 絕對值傳輸握手
試運行與驗證
防再犯措施與保養建議
常見問答 FAQ
結束語
1 故障背景與系統構成

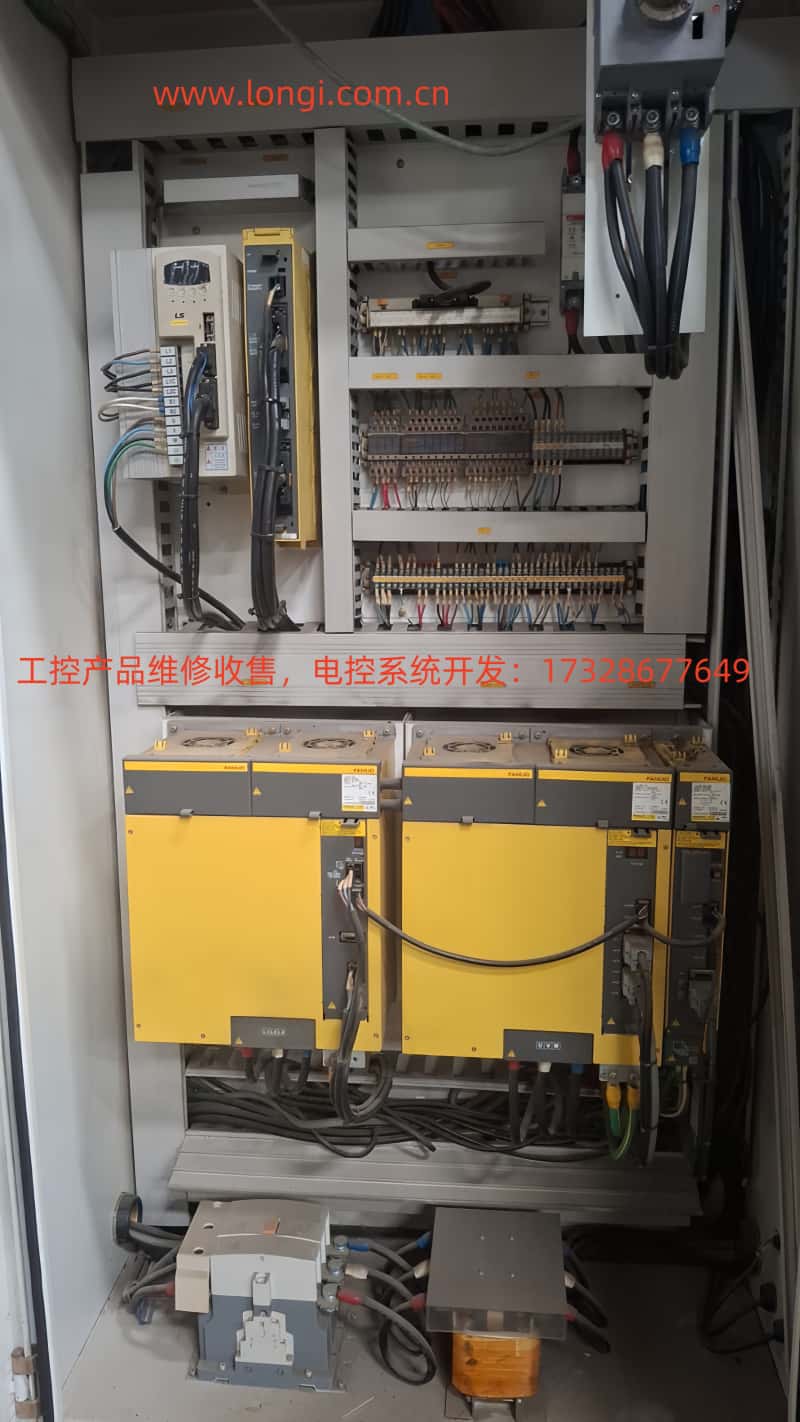

1.1 機床、數控與伺服架構
1.2 絕對值備份電池
APD?VP20 驅動內置 3?V 鋰電池（CR?1/2AA 或同規格）保持編碼器多圈數據與驅動參數。失壓會觸發：
AL?14 ABS Data Error
AL?15 ABS Battery Error
AL?16/17 多圈計數溢出
若用戶在電池失效后仍繼續開機，驅動會停機保護，F(xiàn)anuc CNC 上位檢測不到“Servo Ready”導致刀塔軸報警。
2 絕對值編碼器與磁極零位
電氣零位 (Electrical 0°)：驅動器進行電流矢量控制的參考角，與電機定子磁場對齊。
機械零位 (Z 相脈沖)：編碼器一圈僅一次的索引位置，廠家在裝配時使其與電角 0° 重合。
多圈絕對值：記錄轉過的圈數，靠內置電池或 Wiegand 能量維持。
任何導致編碼器法蘭相對于轉子轉動的機械操作（松開聯軸器、拆芯片固定螺釘?shù)龋┒紩茐倪@種對齊關系 → 換向錯誤 → 電流劇增或無法風車尋找 Z 位。
3 典型故障鏈分析
| 步驟 | 觸發事件 | 結果 |
|---|
| ① | 電池失效 | 報 AL?15，絕對坐標無效 |
| ② | 誤以為編碼器壞，拆下聯軸器 | 編碼器殼體與電機軸相對轉動 |
| ③ | 隨意裝回，無對中 | Z 相不再對應磁極 0° |
| ④ | 換新電池但未重新校準 | 報警仍在，驅動器拒絕 Servo On |
| ⑤ | CNC 側持續報警 | 刀塔無法分度，機床停機 |
4 工具與安全準備
3?V CR?1/2AA 鋰電池 ×?1（建議原廠或松下同規格焊腳電池）。
十字/內六角扳手、扭力螺絲刀。
手動脈沖發生器 MPG 或 PLC 面板低速 jog 功能。
絕緣手套、萬用表、示波器（可選，用于監視 Z 脈沖）。
維修軟件（可選）：LS Loader PC 調試程序 + RS?232 線。
斷電 5 分鐘后再開箱，確?！癈HARGE”燈完全熄滅，內部直流母線殘壓 < 50?V。
5 分步維修與校準流程
5.1 更換驅動器電池
打開電柜側門 → 找到 APD?VP20 頂部小蓋 → 取出舊電池。
檢查電池座無腐蝕 → 裝入新電池，注意極性。
上電確認 AL?15 消失，若仍存在則表明主板存儲電壓未恢復，可在 PC?802 Battery Test 菜單確認電壓值 > 2.7?V。
5.2 機械恢復：重新對準聯軸器零位
松開 編碼器側柔性聯軸器 2 顆 M3/M4 螺釘，保持輕壓。
在驅動面板進入 PC?806 Z POS Search → 按 ENTER。
此刻視為編碼器眼中的 Z 位，但不一定是磁極零位 → 用示波器或驅動 Monitor -> Current Iq 觀察阻力最小點；微調編碼器殼體，直到電流最小、驅動不報過流。
扭力 0.8?N·m 鎖緊聯軸器螺釘。
5.3 驅動器參數與菜單操作
僅多圈絕對式需執行：
進入 PC?811 ABS Encoder Set，驅動顯示 “reset” 5 秒 → 自動寫入新零位。
回到主畫面，無 AL?14/16 報警。
在 PC?401~PC?408 中檢查 POS 反饋應為 0 或極小值。
重新上 SVON，驅動 Ready → 刀塔軸可低速 Jog。
5.4 Fanuc 系統參考點重建
PMC I/O 頁確認 LS 驅動 Ready 信號已到位（X/G0122 之類）。
CNC MDI 輸入：G28 T0（或 OEM 定義的回參考宏），刀塔自動回原點。
SYS > PARAM > 1815 #4 APZ 置 1，保存絕對坐標。
斷電重啟，確認無 SV420 TURRET REF LOST／SV041 AXIS ZRN 報警。
6 關鍵點詳解
6.1 PC?806 Z POS Search
6.2 PC?811 ABS Encoder Set
6.3 HSIN / HSOUT 握手
7 試運行與驗證
設驅動 Torque Limit = 10?% → 小扭矩 Jog 10 圈，監視 MONIT1 電流尖峰 < ±5?A。
刀塔執行一次 T0101 → T0202 分度，看是否 1 次到位，無咬合聲。
長時間循環換刀 > 100 次，確認溫升、報警計數 0。
8 防再犯措施與保養建議
每 半年在保養表記錄 LS 驅動電池電壓，< 2.8?V 預防性更換。
聯軸器螺釘加防松膠；每年校驗扭矩。
備份 Fanuc 全部參數（包括 9000 號宏）與 LS 驅動參數，存 U 盤與云盤雙份。
維修期間禁止未授權人員拆卸編碼器；需拆時務必做記號或 3D 掃描定位。
9 常見問答 FAQ
Q：可以把編碼器改成增量式省電池嗎？
Q：AL?03 換向錯誤如何清除？
Q：絕對值數據能通過 RS?232 備份嗎？
10 結束語
本文結合 S&T TNL?120V 立車刀塔軸實際案例，給出了 LS APD?VP 系列驅動因電池失效與機械拆裝造成絕對零位丟失的 完整排故?校準?驗證 流程。按照本文 4 大步驟操作，可在 2 小時內 恢復機床刀塔軸正常運行并避免二次拆裝風險。希望為同類 Fanuc + 第三方伺服改裝機床的維護工程師提供參考。
關鍵心得：絕對值系統第一時間換電池 & 做好機械記號；一旦拆裝，就利用驅動內置 Z 捕捉 + ABS 復位功能對零位進行二次標定，再讓 CNC 建立新的參考坐標，方能一次性解決問題。
