羅克韋爾變頻器POWERFLEX700系列F085故障含義分析和解決方法

引言

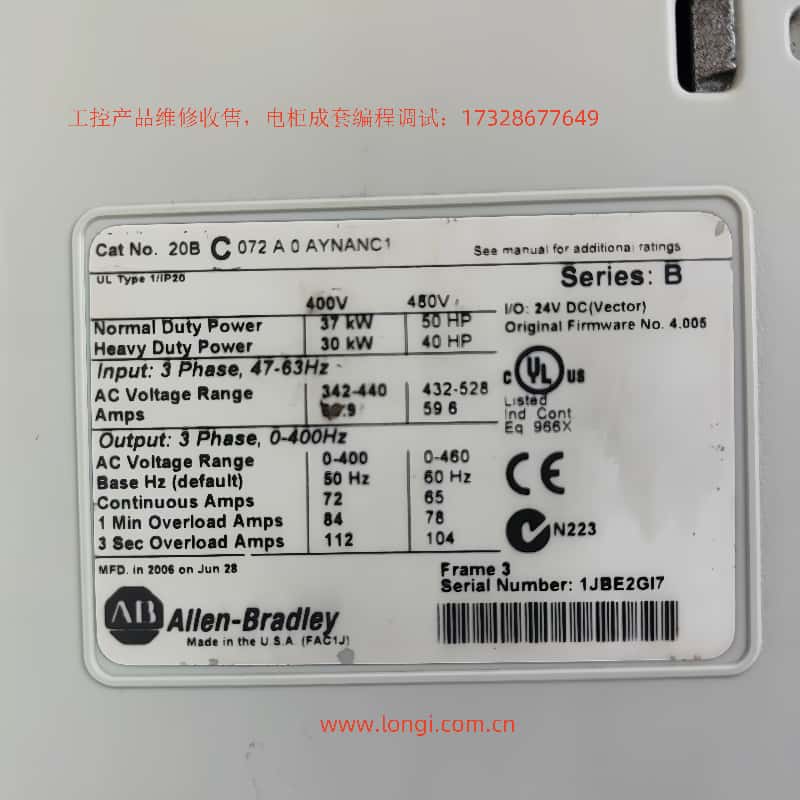

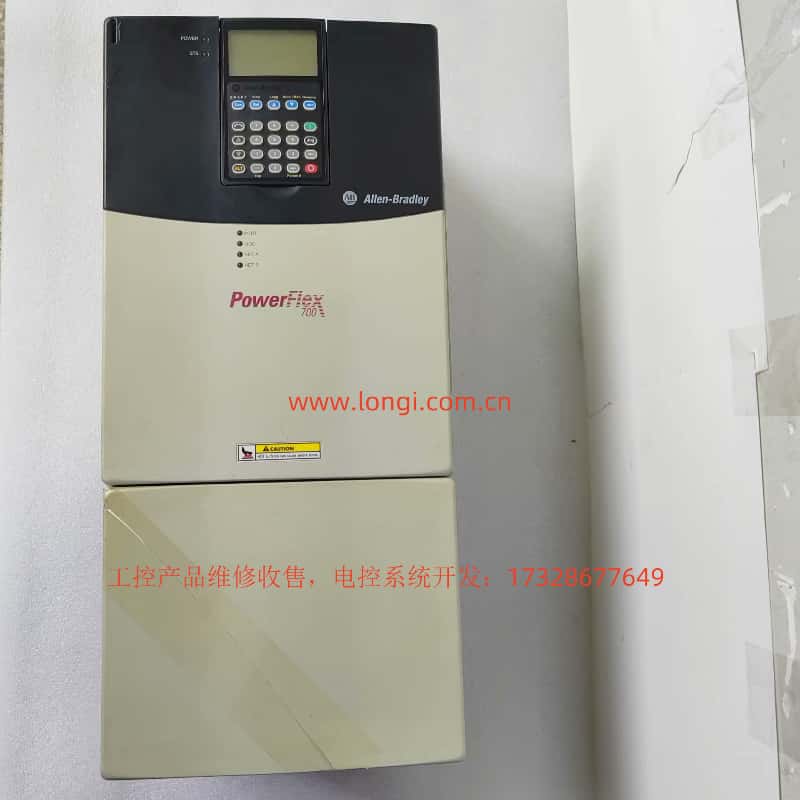

羅克韋爾自動化（Rockwell Automation）是全球領先的工業自動化解決方案提供商，其PowerFlex系列變頻器以高性能和可靠性在工業領域廣受好評。PowerFlex 700系列變頻器適用于多種應用場景，如機床、輸送系統、風機和泵浦等。然而，復雜的工業環境中，變頻器可能因各種原因出現故障，其中F085故障代碼是用戶常見的問題之一。本文基于PowerFlex 700系列變頻器用戶手冊（中文版）及相關技術資源，詳細分析F085故障的含義、原因及解決方法，為用戶提供實用指導。

F085故障代碼的含義

根據PowerFlex 700系列變頻器用戶手冊（中文版），F(xiàn)085故障代碼表示“外部故障”（External Fault）。此故障由外部設備通過數字輸入（DI）向變頻器發送的故障信號觸發。當變頻器檢測到外部設備（如PLC、傳感器或其他控制設備）通過數字輸入端子發送的異常信號時，會觸發F085故障，導致變頻器停機或報警。

需要注意的是，部分英文版手冊可能將F085描述為“DPI端口1-5通信丟失”（Port 1-5 DPI Loss），這表明不同版本或語言的手冊可能存在編號差異。由于本文以用戶提供的中文手冊為準，因此將F085定義為“外部故障”。用戶在實際操作中應確認手冊版本，以確保故障代碼的準確性。

F085故障的原因分析

F085故障的觸發通常與外部設備、接線或變頻器配置有關。以下是可能的原因：

1. 外部設備故障：

• 連接到變頻器數字輸入的外部設備（如PLC、傳感器）可能因硬件故障或誤操作發送了錯誤信號。例如，傳感器可能因環境干擾或損壞輸出異常信號。

• 如果外部設備未正確配置（如PLC程序邏輯錯誤），也可能導致變頻器誤判為外部故障。

2. 接線問題：

• 外部設備與變頻器數字輸入端子之間的接線可能存在松動、短路或斷路，導致信號傳輸異常。

• 接線端子受灰塵、腐蝕或機械振動影響，可能引發接觸不良。

3. 參數配置錯誤：

• 變頻器的數字輸入?yún)?shù)（如參數361-366“數字輸入1-6選擇”）可能未正確配置，導致變頻器對外部信號的解釋錯誤。

• 如果數字輸入被設置為檢測外部故障，但外部設備未正確匹配信號邏輯，可能觸發F085。

4. HIM（人機界面）連接問題：

• 如果使用HIM進行控制，HIM與變頻器之間的連接可能不穩定，導致信號傳輸中斷或誤觸發故障。

• HIM設備本身的損壞也可能間接影響故障檢測。

5. 外部信號邏輯問題：

• 外部設備發送的信號邏輯（如高電平或低電平）可能與變頻器的預期不符，導致誤觸發F085。

解決F085故障的方法

為有效解決F085故障，用戶可按照以下步驟進行排查和處理：

1. 檢查外部設備

• 步驟：檢查連接到變頻器數字輸入的外部設備（如PLC、傳感器）是否正常運行。

• 操作：

• 確認設備是否發送了故障信號，檢查設備狀態是否正常。

• 如果設備有故障信號輸出，驗證是否為真實故障或誤報。

• 必要時，更換或修復外部設備。

• 注意：確保設備的工作環境（如溫度、濕度）符合要求，避免干擾。

2. 檢查接線

• 步驟：驗證外部設備與變頻器數字輸入端子之間的接線是否牢固。

• 操作：

• 檢查接線端子是否松動、短路或斷路。

• 使用萬用表測試接線連續性，確保無接觸不良。

• 參考用戶手冊中的接線圖，確保接線符合規范。

• 注意：操作前斷開電源，確保安全。

3. 驗證HIM連接

• 步驟：如果使用HIM（人機界面）進行控制，檢查HIM與變頻器的連接。

• 操作：

• 確保HIM連接線牢固，檢查連接端口是否清潔。

• 嘗試重新插拔HIM或更換HIM設備。

• 注意：HIM連接問題可能間接影響故障觸發，需仔細排查。

4. 檢查和調整參數設置

• 步驟：進入變頻器參數設置菜單，檢查數字輸入相關參數。

• 操作：

• 檢查參數361-366（數字輸入1-6選擇），確認哪個輸入觸發了F085。

• 如果不需要外部故障檢測，將相關參數設置為“禁用”或“無功能”（如設置為0）。

• 檢查參數17（數字輸入配置）和參數18（數字輸入邏輯），確保信號邏輯匹配。

• 示例參數表：

5. 調整故障掩碼參數

• 步驟：檢查故障掩碼參數以屏蔽F085故障。

• 操作：

• 找到參數4（外部故障）或相關故障掩碼參數。

• 將其設置為“禁用”（如0），以防止F085觸發停機或報警。

• 保存參數設置（通常通過參數30“參數保存”）。

• 注意：具體參數值需參考用戶手冊。

6. 重置故障

• 步驟：在排除問題后，清除故障。

• 操作：

• 通過HIM或控制面板選擇“故障清除”選項。

• 或者斷電重啟變頻器（確保安全操作）。

• 注意：重置前確保已解決根本問題。

7. 進一步診斷

• 步驟：如果問題未解決，使用診斷工具或聯系技術支持。

• 操作：

• 使用SCANport設備檢查變頻器與外部設備的通信狀態。

• 聯系我們獲取專業幫助。

預防措施

為防止F085故障再次發生，可采取以下措施：

1. 定期維護：

• 定期檢查外部設備和接線狀態，確保連接可靠。

• 清潔接線端子，防止灰塵或腐蝕影響信號傳輸。

2. 正確配置參數：

• 在初始設置時，確保數字輸入?yún)?shù)與外部設備匹配。

• 如果不使用外部故障檢測，提前禁用相關功能。

3. 監控系統狀態：

• 使用HIM或其他工具定期檢查變頻器運行狀態，記錄異常日志。

• 建立故障預警機制，及時發現潛在問題。

4. 培訓操作人員：

• 提供培訓，確保操作人員熟悉變頻器操作和故障處理。

• 更新對新版手冊和參數設置的了解。

5. 備份系統配置：

• 定期備份變頻器參數，方便故障后快速恢復。

結論

F085故障在PowerFlex 700系列變頻器中通常表示“外部故障”，由外部設備通過數字輸入觸發。通過檢查外部設備、接線、參數設置并進行必要調整，可有效解決該故障。定期維護和正確配置是預防故障的關鍵。用戶應參考PowerFlex 700用戶手冊（中文版）中的具體章節，并結合實際應用場景進行排查。如果問題復雜，建議聯系我們獲取進一步指導。

參考資料

• PowerFlex 700系列變頻器用戶手冊（中文版）
