西門子變頻器 SINAMICS G120 顯示 F30001 故障代碼的含義與解決方法詳解

一、前言

西門子 SINAMICS G120 系列變頻器廣泛應用于自動化設備中，其模塊化結構、靈活的控制方式和強大的診斷功能深受工程師歡迎。然而，在實際運行過程中，用戶有時會遇到諸如 F30001 的故障代碼提示，影響系統穩定運行。本文將圍繞 F30001（功率單元：過電流） 展開深入分析，從故障機理、現場排查、維修拆解到預防措施，全方位解析該問題的應對方案。

二、F30001 故障代碼含義解析

1. 故障定義

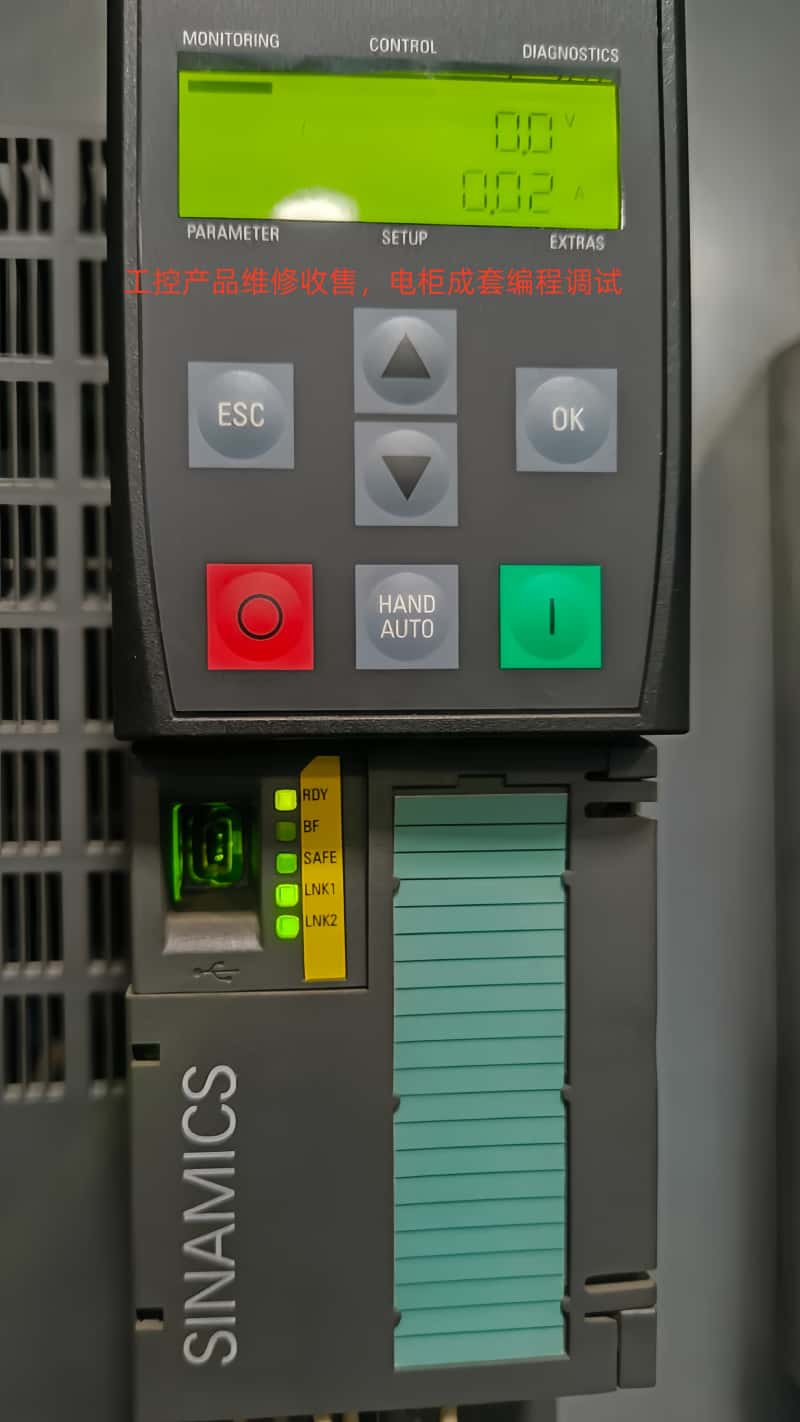

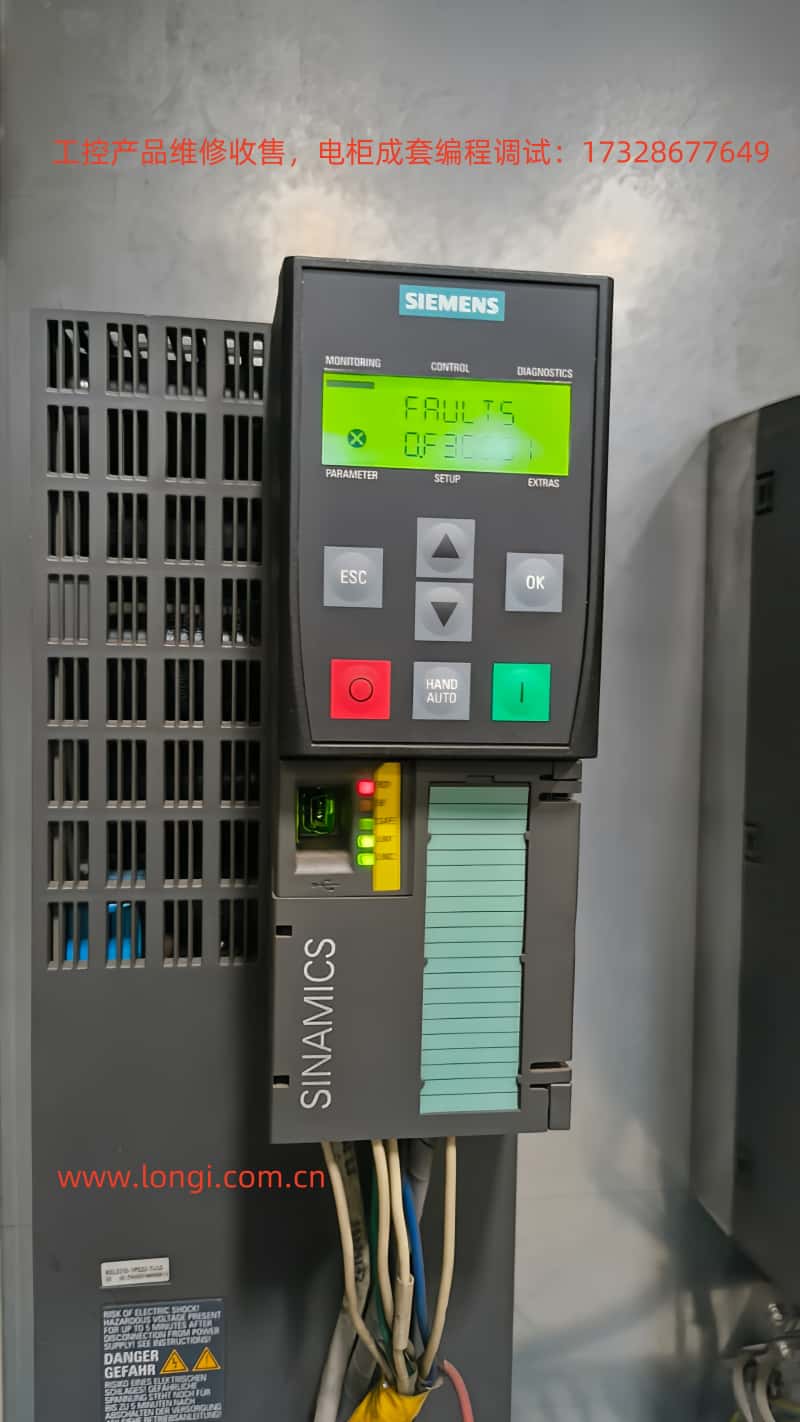

F30001 是 SINAMICS G120 變頻器中的一類“功率單元嚴重故障”，具體表示：

“功率模塊檢測到過電流，系統立即關斷以防止損壞?！?/strong>

這是變頻器的一種自我保護機制，當輸出電流瞬間超過模塊設計限值時，系統會立刻切斷輸出，防止功率器件（如 IGBT）燒毀。

2. 系統檢測機制

系統通過內部電流傳感器實時監測三相輸出電流（U、V、W），當以下任一情況發生時可能觸發 F30001：

• 某相電流超過硬件保護限值

• 三相電流嚴重不平衡

• 輸出瞬時電流（如電機堵轉）超過設定極限

• 控制回路異常誤判

變頻器提供了診斷參數 r0949 可用于查詢故障發生在哪一相（0=未檢測到，1=U相，2=V相，3=W相，4=母線電流）。

三、F30001 故障的常見成因

1. 負載側問題

• 電機短路或相間絕緣擊穿

• 電纜破皮、接地不良或接線錯誤

• 電機堵轉、重載起動造成大電流

• 變頻器輸出未連接電機直接空載測試（部分模塊不允許）

2. 參數設置不當

• 加速/減速時間（p1120/p1121）太短，起動沖擊電流大

• 電機參數（p0300、p0310）設置與實際電機不符，導致計算的額定電流錯誤

• 過電流保護靈敏度過高，未適當調整 p0974（反應時間）等參數

3. 供電電源異常

• 電源不穩、三相不平衡

• 電源接觸器動作異常導致電壓閃斷

• 輸入端缺少線路電抗器，抗干擾能力差

4. 模塊本身損壞

• IGBT 開關器件老化或擊穿

• 電流檢測回路失效

• 驅動電路板虛焊或內部故障

四、現場處理步驟與實操建議

1. 基礎檢查

• 使用兆歐表檢測電機絕緣，確保 U-V-W 相對地絕緣良好（一般 ≥ 1MΩ）

• 檢查電纜是否受潮、受損、接頭松動

• 確認接線方式正確（星形/三角形與電機銘牌一致）

2. 參數優化

• 延長加速時間（p1120）為 5~10s，避免瞬時起動沖擊

• 校正電機額定電流（p0310），確保參數與實際匹配

• 開啟啟動前電機識別（p1910 = 1）優化控制模型

• 禁止無負載空接測試（使用電阻測試時需接終端匹配）

3. 復位與再啟

• 清除故障后，通過面板或遠程通信重新上電

• 觀察是否能正常運行，如再次跳閘，進入深度排查

五、拆解維修建議（僅限專業人員）

警告：維修需斷電至少 5 分鐘，防止 DC 母線殘壓觸電

1. 開蓋檢查功率模塊

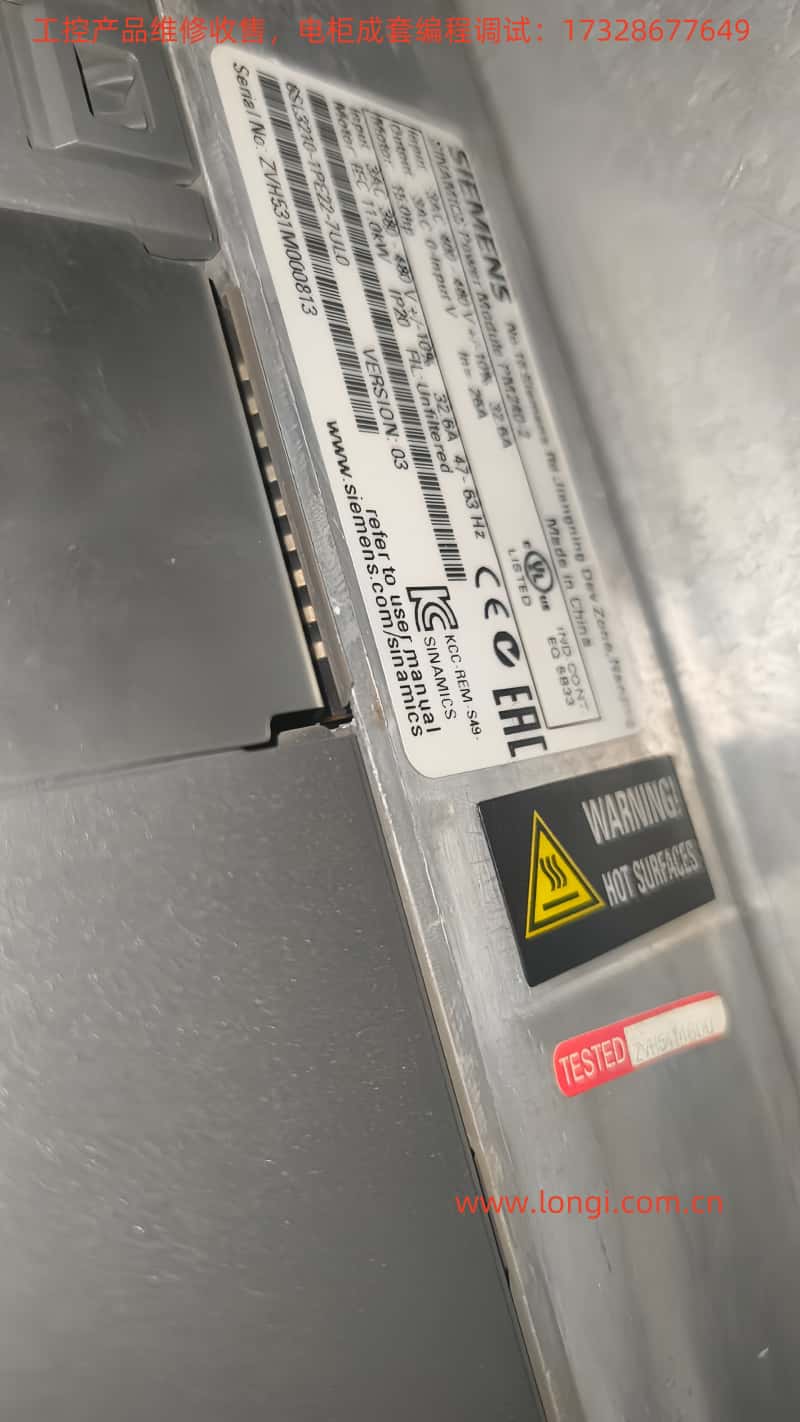

• 拆下 PM240 模塊保護蓋，肉眼觀察是否有燒毀痕跡

• 檢查主 IGBT 模塊是否炸裂或引腳熔斷

• 測量輸出端至母線端電阻值，確認無擊穿短路（一般高阻或開路）

2. 檢測驅動控制板

• 驅動板與主板之間連接插座有無虛焊或氧化

• 更換同型號驅動板交叉測試（需匹配固件版本）

3. 更換功率模塊

• 若懷疑模塊已損壞，建議整體更換（PM240 模塊不可單獨修 IGBT）

• 更換后建議重置出廠參數并重新識別電機

六、預防性維護建議

七、總結

F30001 是 SINAMICS G120 中較常見的故障之一，其根源多源于過電流或檢測異常。通過細致的排查手段和科學的參數配置，大多數此類問題都可以在現場快速定位和解決。對維修人員而言，掌握故障機理、熟悉調試參數、理解電路結構，是高效維護變頻器系統的重要基礎。

如若多次跳閘并排除外部原因無效，建議聯系我們官方技術支持或授權維修中心進行進一步診斷與更換模塊，以確保設備安全、穩定運行。
