一、 硬件準備與連接
確認硬件模塊：ATV310變頻器本身沒有內置以太網接口，只有內置的RS485 Modbus串行口。因此要通過以太網進行Modbus/TCP通信，必須為ATV310安裝以太網通訊擴展模塊（如 VW3A3616 模塊），該模塊提供RJ45網絡接口供驅動接入以太網。請確保已將此模塊正確插入ATV310對應的擴展插槽并固定好。
網絡連接：使用網線將ATV310的以太網模塊與PC直連（或連接到同一交換機）。將PC的以太網網卡配置到與驅動相同網段（例如PC設為192.168.0.10，子網掩碼255.255.255.0）。確保PC關閉防火墻，以免阻礙通信。

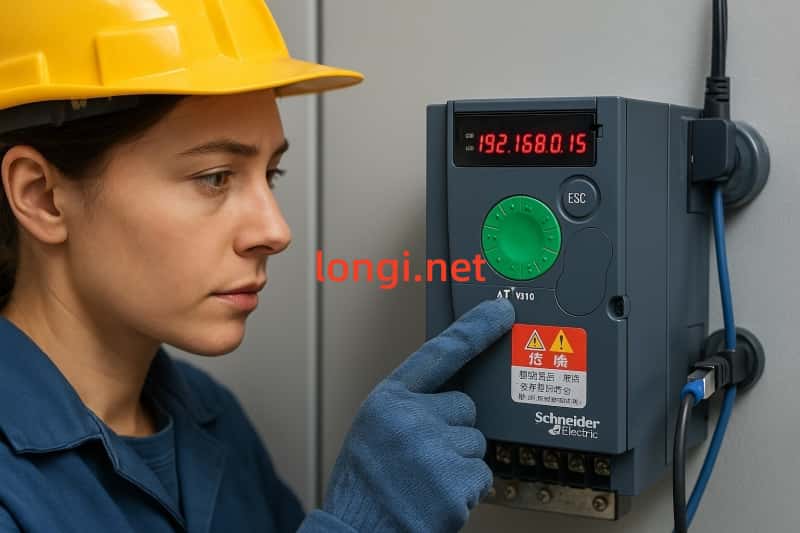

初始IP設置：如果ATV310以太網模塊是首次使用，默認情況下其IP可能為0.0.0.0等待DHCP分配。這種情況下，建議先通過ATV310的鍵盤面板(HMI)進入通訊菜單將IP設置為固定模式和一個臨時地址，以便SoMove能夠連接上驅動。在鍵盤菜單中導航至“Communication (COM-)”主菜單下的“Ethernet (EtH-)”子菜單，將“IP模式”設為固定(Manual)，并設定一個與PC同網段的IP地址（例如192.168.0.15）和子網掩碼（例如255.255.255.0），網關可按需設置（無上位網絡可暫置0.0.0.0）。完成后重啟變頻器使新IP生效。
二、 在SoMove中連接ATV310
打開SoMove軟件：確保已安裝ATV310對應的DTM驅動庫（ATV310可能使用ATV31/ATV312的DTM）。啟動SoMove并新建或打開ATV310項目。
配置連接：點擊“連接/掃描(Edit Connection/Scan)”設置通信鏈接。在通信類型中選擇“Modbus TCP”，然后點擊高級設置（齒輪圖標）打開更多選項。
掃描并連接：返回主界面，點擊“掃描”讓SoMove搜索驅動。若設置正確，軟件應能檢測到ATV310設備。雙擊掃描到的ATV310圖標，SoMove將建立連接并從設備加載參數。連接建立后，您即可在SoMove中查看和修改驅動參數。
三、 配置通信參數（設置靜態IP）
連接成功后，在SoMove的設備參數區找到通信參數設置（Communication，即COM-菜單）下的**以太網(Eth-)**子菜單。將以下參數配置為靜態IP所需值：
IP地址分配方式（IP Mode, 參數IpM）：設定為“固定 (Manual/Fixed)”模式，以禁用DHCP/BOOTP。
IP地址（IP Address, 參數IPC1~IPC4）：分別設置四個字節組成所需的靜態IP地址。例如要設置為192.168.0.15，則依次填寫IPC1=192、IPC2=168、IPC3=0、IPC4=15。
子網掩碼（Subnet Mask, 參數IPM1~IPM4）：填寫網絡的子網掩碼。例如典型的255.255.255.0對應IPM1=255、IPM2=255、IPM3=255、IPM4=0。
網關地址（Gateway, 參數IPG1~IPG4）：填寫網絡網關IP地址（如有需要）。例如網關為192.168.0.1則IPG1=192、IPG2=168、IPG3=0、IPG4=1；如果網絡中沒有網關或不需越過本地網通信，可保持默認0.0.0.0。
以太網協議選擇（Ethernet Protocol, 參數EthM）：確認設置模塊使用Modbus TCP協議。對于VW3A3616模塊，通常0=Modbus TCP，1=EtherNet/IP；此處應確保設為0（默認一般已是Modbus TCP）。
上述關鍵參數代碼及設置總結如下：
| 參數代碼 (顯示名) | 功能說明 | 建議設置值 |
|---|
| IpM (IP模式) | IP地址獲取方式 | 固定手動 (0 = Manual，禁用DHCP) |
| IPC1~IPC4 (IP地址) | 設備IP的四個字節 | 例如 192.168.0.15 (對應IPC1=192, IPC2=168, IPC3=0, IPC4=15) |
| IPM1~IPM4 (子網掩碼) | 子網掩碼的四個字節 | 例如 255.255.255.0 |
| IPG1~IPG4 (網關) | 網關IP的四個字節 | 例如 192.168.0.1 （無網關可設為0.0.0.0） |
| EthM (以太網協議) | Modbus TCP或EtherNet/IP選擇 | Modbus TCP (值設為0) |
完成上述設置后，將參數寫入驅動并保存。隨后重新上電驅動器使新的IP配置生效（變頻器斷電再上電后，新設的IP地址才會真正啟用）。
四、配置完成后的驗證方法
網絡連通性測試：驅動上電后，用PCping命令測試目標IP地址（例如ping 192.168.0.15），應能收到來自驅動的回復，證明網絡連通正常。
SoMove重新掃描：在SoMove中按照上述設置，將連接修改為新設的IP地址并掃描設備，確認驅動能夠被正確識別連接。連接后可嘗試讀取參數或監視運行狀態，確保Modbus通信正常。
模塊指示燈檢查：觀察ATV310以太網模塊上的狀態LED指示。通常綠色常亮表示模塊已就緒并獲取到IP地址且網絡連接正常；如有紅燈或特定閃爍模式，則需根據手冊排查（例如綠燈周期閃爍可能表示未插網線或IP沖突等）。

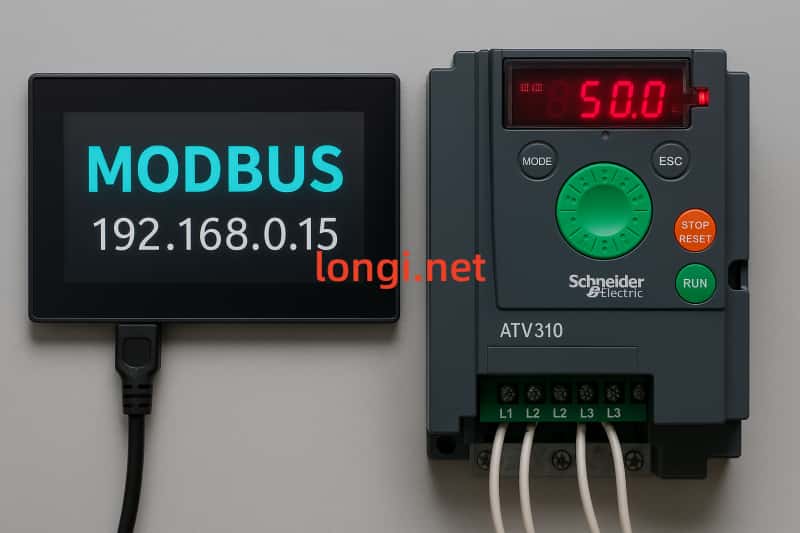

實際功能測試：可通過上位PLC或HMI對驅動發送Modbus命令（例如讀寫寄存器）進行測試，確認驅動以固定IP通過Modbus/TCP能夠正確通信和響應。
完成以上步驟后，ATV310變頻器即可在固定IP地址下通過以太網Modbus/TCP穩定通信。如有任何一步出現問題，請重新檢查模塊安裝和參數配置是否正確，并參考施耐德官方手冊和SoMove提示進行調整。
