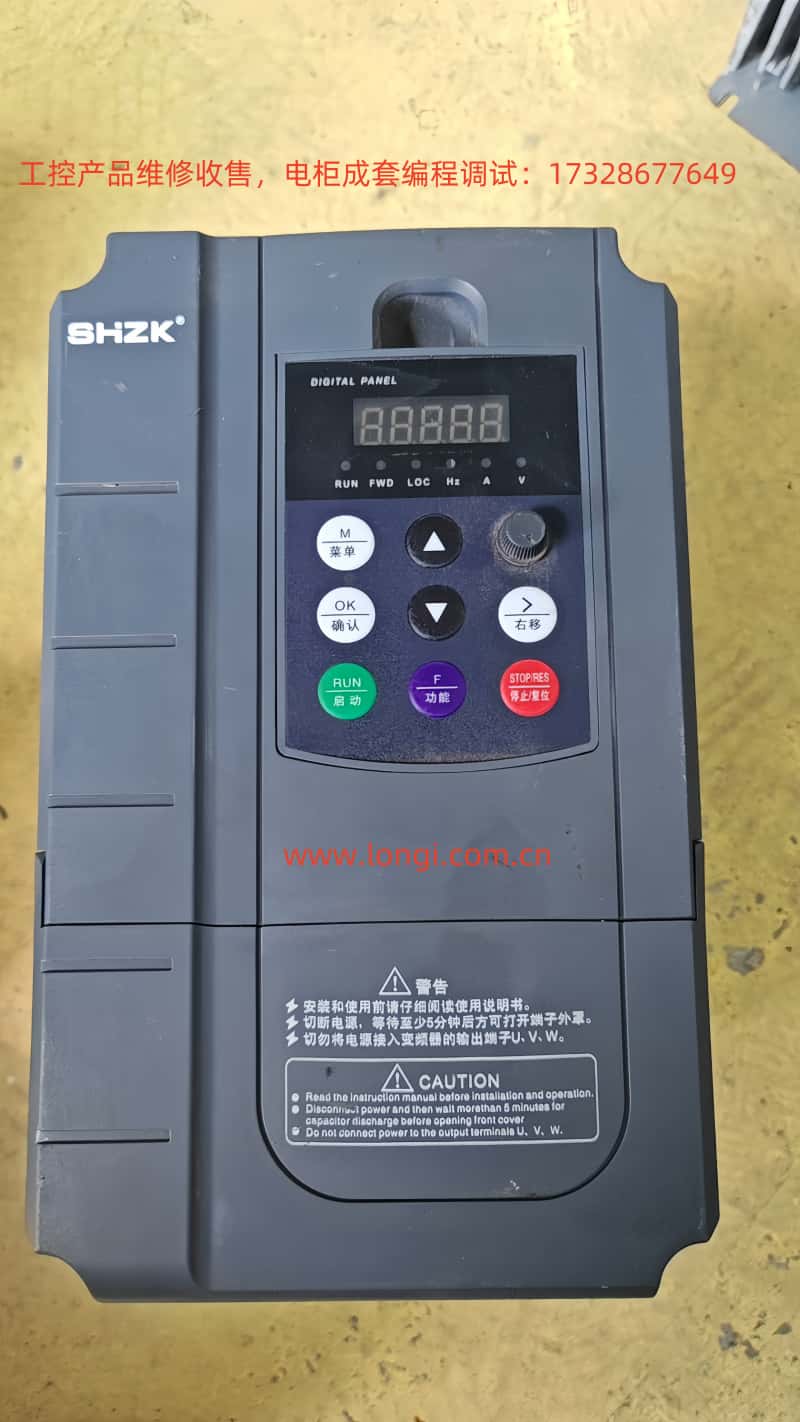

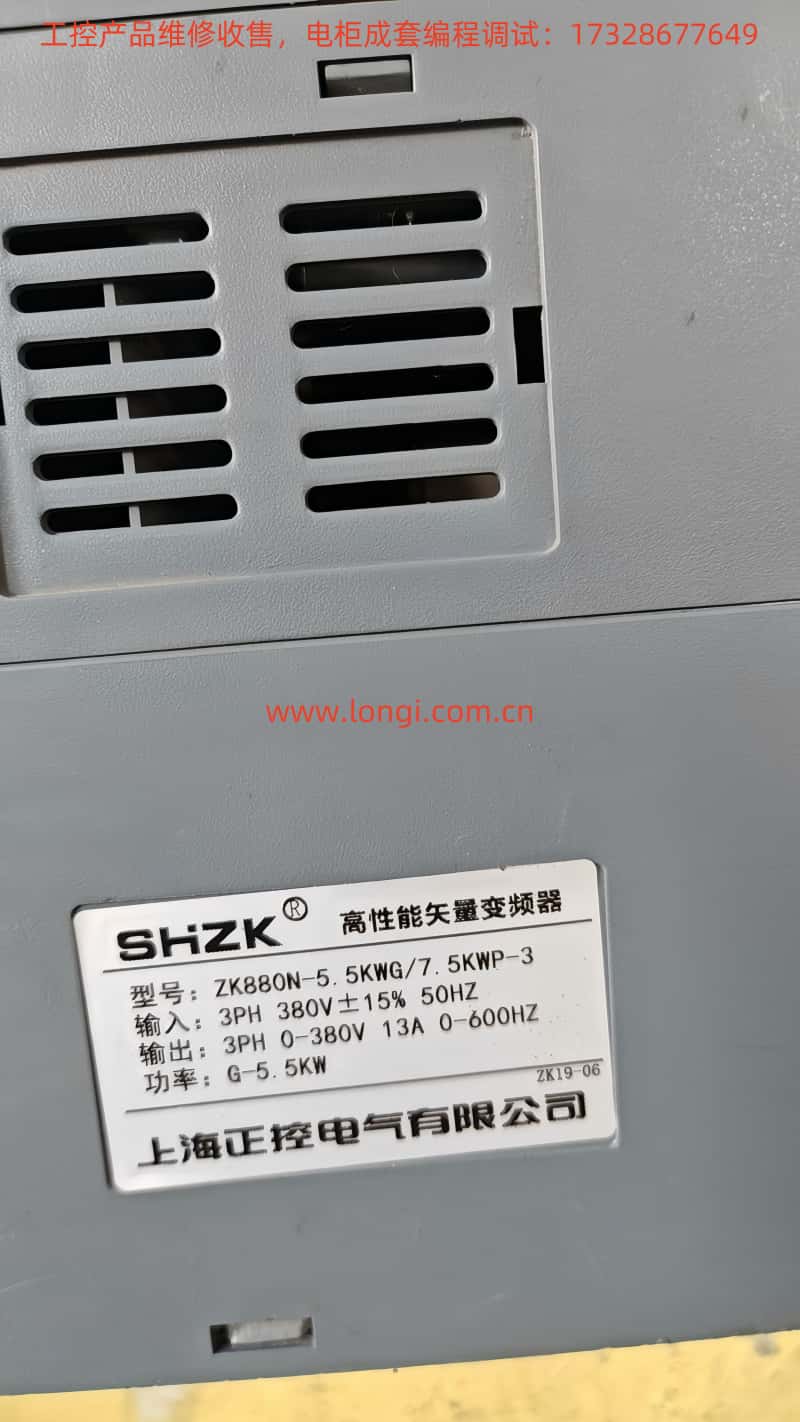

ZK880-N正控變頻器三段速控制實現指南
在工業自動化控制領域，變頻器作為電機調速的核心設備，其多段速控制功能在風機、泵類、輸送帶等需要分級調速的場合應用廣泛。本文將以ZK880-N正控變頻器為例，結合官方技術文檔與實際應用場景，詳細闡述如何通過DI數字輸入端子實現三段速控制，從硬件接線到參數設置進行系統性指導。
一、三段速控制技術原理
三段速控制本質是通過變頻器內置的多段速指令功能，將電機運行頻率預先設定為三個不同等級。用戶可通過外部開關信號選擇對應頻段，實現電機轉速的分級調節。ZK880-N變頻器采用數字量輸入端子（DI）作為觸發信號源，配合功能碼參數設置，可構建靈活可靠的多段速控制系統。
二、硬件接線實施步驟
1. 端子功能定義
根據控制需求，需將DI1-DI3三個數字輸入端子配置為多段速控制端口。參考變頻器端子分布圖，標準接線端子位于控制回路接口區域。
2. 接線規范
3. 接線注意事項
開關信號電壓范圍需符合DI端子輸入規格（5-30V DC）
推薦使用屏蔽雙絞線進行信號傳輸，避免電磁干擾
接線完成后，使用萬用表檢測端子間絕緣電阻，確保無短路現象
三、核心參數設置詳解
通過操作面板或?qū)Ｓ密浖?，需?duì)以下功能碼進行配置：
1. DI端子功能映射
| 功能碼 | 參數項 | 設置值 | 功能說明 |
|---|
| F4-00 | DI1功能選擇 | 4 | 多段速1（對應第一段速） |
| F4-01 | DI2功能選擇 | 5 | 多段速2（對應第二段速） |
| F4-02 | DI3功能選擇 | 6 | 多段速3（對應第三段速） |
2. 多段速頻率設定
| 功能碼 | 參數項 | 設定值 | 典型應用場景 |
|---|
| FC-00 | 多段速1頻率 | 20Hz | 輕載啟動/低速運行 |
| FC-01 | 多段速2頻率 | 35Hz | 常規工作速度 |
| FC-02 | 多段速3頻率 | 50Hz | 高速排料/緊急加速 |
3. 運行參數配置
| 功能碼 | 參數項 | 推薦值 | 功能說明 |
|---|
| F6-00 | 加速時間1 | 8.0s | 一段速到二段速過渡時間 |
| F6-01 | 減速時間1 | 5.0s | 二段速到一段速過渡時間 |
| F6-02 | 加速時間2 | 12.0s | 二段速到三段速過渡時間 |
| F6-03 | 減速時間2 | 8.0s | 三段速到二段速過渡時間 |
| FC-16 | 運行指令選擇 | 1 | 端子控制模式 |
| FC-17 | 故障復位選擇 | 1 | 允許DI端子執行故障復位 |
四、三段速控制邏輯實現
1. 單端子單段速模式
僅接通DI1：電機以FC-00設定頻率（20Hz）運行
僅接通DI2：電機以FC-01設定頻率（35Hz）運行
僅接通DI3：電機以FC-02設定頻率（50Hz）運行
2. 組合控制模式（進階應用）
通過功能碼FC-03至FC-07可設置組合段速：
DI1+DI2接通：執行FC-03設定頻率（預留擴展段速）
DI2+DI3接通：執行FC-04設定頻率（預留擴展段速）
特殊應用場景：通過PLC編程實現段速自動切換邏輯
五、調試與驗證流程
1. 空載測試階段
斷開電機負載，僅保留變頻器與假負載
依次閉合DI1-DI3開關，觀察輸出頻率是否與設定值一致
使用示波器檢測輸出電壓波形，確認無畸變
2. 負載調試階段
逐步加載至額定負載
測試各段速切換時的電流沖擊（應小于1.5倍額定電流）
驗證加速/減速時間是否滿足工藝要求
3. 異常處理測試
模擬DI端子信號粘連故障
驗證FC-17故障復位功能有效性
測試過載保護（OL）動作可靠性
六、典型應用案例
在某水廠恒壓供水系統中，采用ZK880-N變頻器實現三段速控制：
第一段速（25Hz）：夜間低峰時段，維持管網基礎壓力
第二段速（40Hz）：日間常規供水，滿足正常用水需求
第三段速（50Hz）：用水高峰時段，快速補充管網壓力
通過壓力傳感器信號自動切換段速，實現節能率達32%，壓力波動范圍控制在±0.02MPa以內。
七、維護與優化建議
定期檢查DI端子接線可靠性，建議每半年進行緊固
根據負載特性，每季度復核FC-00至FC-02參數設置
升級至最新固件版本（當前為V2.13），以獲得更優的段速切換算法
對于沖擊性負載，建議增加輸入電抗器以改善電源質量
通過以上系統化的實施步驟，用戶可高效實現ZK880-N變頻器的三段速控制功能。實際應用中需結合具體工藝要求，通過參數優化達到最佳控制效果。隨著工業4.0的發展，該變頻器支持Modbus-RTU通信協議，可與上位機系統集成，實現更智能化的段速調度管理。
