一 產品概述

FLT4000A 是一款能夠同時測量直流和交流的電流探頭。提供兩個量程切換，根據電流大小選擇合適量程。具有自動調零功能，使用方便。可使用電池供電或者外部電源供電。帶有電源和電池低電壓報警指示燈，過載報警聲。標準的 BNC 輸出接口,方便和功率分析儀設備的連接，可使用 BNC 轉雙香蕉插頭連接功率分析儀測量 AC 和DC 電流。

二 行業應用

 電源（開關式和線性）設計

 新能源﹑電動汽車設計

 變頻家電

 電工實驗

 逆變器/變壓器設計

 電子鎮流器設計

 工控/消費電子設計

 發動機驅動裝置設計

 電力電子和電力傳動實驗等

 交通運輸系統（電動車輛、機車、航空電子設備等）設計

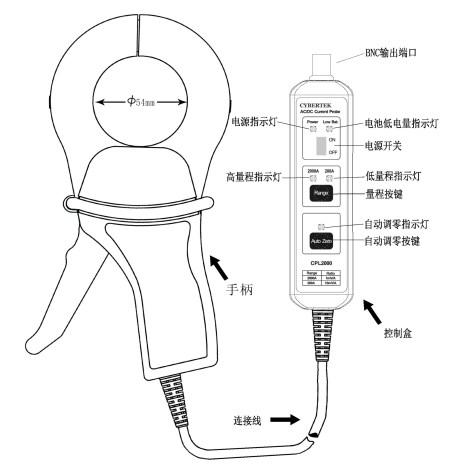

三 產品說明

探頭主體

電源開關

電源指示燈：電源開關 ON 狀態，電源指示燈點亮綠色。

電池低電量指示燈：當電池電壓低于 6.5V 時，電源指示燈點亮紅色，提示更換電池。

量程按鍵： 量程切換按鍵。

量程指示燈：指示當前量程選擇。

自動調零按鍵：為了能夠精確測量，測量之前需要調

零可以避免地球磁場，溫漂等環境因素的影響。

調零指示燈：調零時點亮為綠色，調零結束后熄滅。

鉗口：測量電流鉗口，被測導線最大直徑 54mm。

外部供電插口：外部 DC 供電

電池盒：電池使用常規的 9V 堿性電池，更換電池

時，要求電流探頭未連接被測導體和功率分析儀，開關處于 OFF位置。

四 附件說明

同軸電纜輸出線(CK-310)：1 米

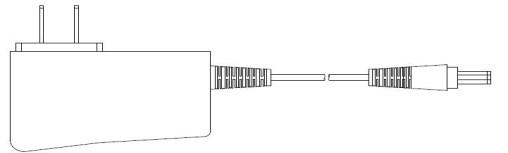

電源適配器(CK-612)：DC12V/1A

五 技術指標

規格參數

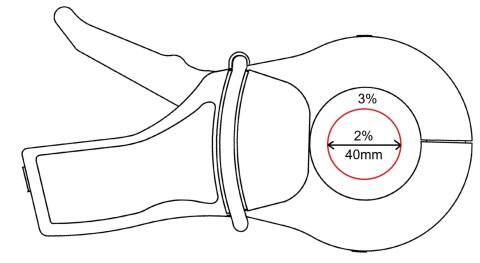

備注：如下圖，FLT4000A 測試導線（Φ 30mm 以上）在中心位置 40mm 內測量精度較高，典型精度 2%，整體環內保證精度為3%。

六、使用方法

通過標配的雙端 BNC 同軸線纜將探頭 BNC 輸出接口與功率分析儀的輸入端連接。

電壓開關打到 ON 位置，電源指示燈點亮為綠色。

根據測試電流大小，通過按鍵選擇合適的量程。

按下自動調零按鍵，實現探頭自動調零。調零成功后，蜂鳴器會發出“ 滴滴” 兩聲；否則發出“ 滴” 一聲長響，表示調零失敗。

注意外界的磁場可能對本探頭的直流零位有輕微的影響，調零完成后請不要再挪動。

打開電流探頭的鉗口并夾住被測導體。導體在鉗口中間，測試精度最高。

注意：電流探頭鉗口有方向指示，被測電流流向和方向指示相同時輸出正。
