施耐德ATV61變頻器ILF故障代碼解析與處理方法
一、ILF故障代碼的含義與本質
1.1 ILF故障代碼的定義

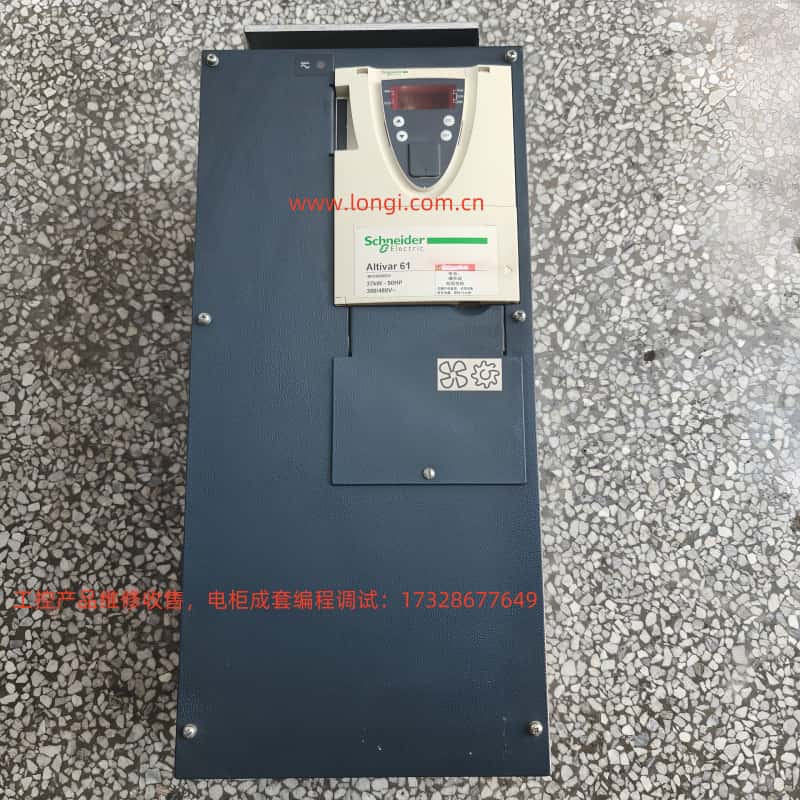

ILF故障代碼在施耐德ATV61變頻器中表示“內部通信故障”（Internal Link Fault）。具體來說，ATV61變頻器的核心結構包括控制卡和功率卡兩大部分，控制卡負責邏輯運算和參數控制，而功率卡則負責驅動電機運行。兩者之間通過內部通信鏈路（通常是高速通信總線）進行數據交互。當這一通信鏈路出現問題時，變頻器會檢測到異常并觸發ILF故障代碼，停止運行以保護設備。
1.2 ILF故障的本質
從技術角度看，ILF故障的本質是變頻器內部控制卡與功率卡之間的通信中斷或數據傳輸錯誤。這種通信中斷可能是由以下因素導致的：
硬件問題：控制卡與功率卡之間的物理連接（如通信電纜或插接件）松動、損壞或接觸不良。
元件故障：控制卡或功率卡本身的硬件損壞，例如芯片燒毀、電路板老化等。
電磁干擾：外部電磁干擾（EMI）或接地不良導致通信信號不穩定。
固件問題：控制卡和功率卡的固件版本不匹配，或者固件損壞導致通信協議無法正常執行。

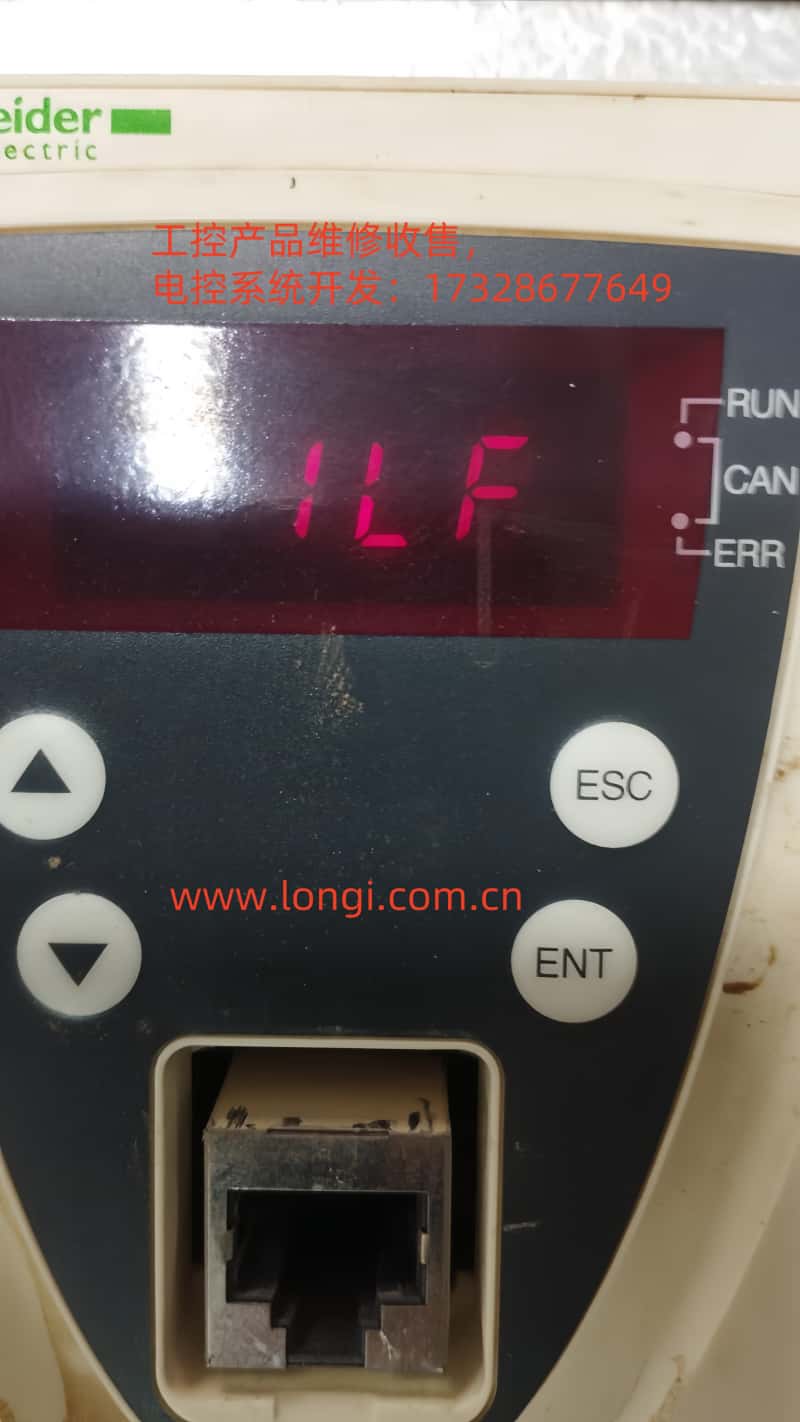

ILF故障的發生通常伴隨著變頻器停止運行，并通過顯示屏或狀態指示燈（如RUN、CAN、ERR燈）提示用戶。
二、ILF故障的可能原因分析
2.1 硬件連接問題
ATV61變頻器內部的控制卡和功率卡通過專用通信電纜或插接件連接。如果這些連接部件在使用過程中松動、接觸不良或損壞，就會導致通信中斷。
2.2 控制卡或功率卡故障
控制卡和功率卡是變頻器的核心部件。如果其中一塊卡的硬件出現故障（如芯片損壞、電路板燒毀），通信鏈路將無法正常工作。
2.3 電磁干擾
變頻器通常安裝在工業環境中，周圍可能存在大功率設備、電機或其他電磁干擾源。如果變頻器的接地不當，或者屏蔽措施不足，通信信號可能受到干擾。
2.4 固件版本不兼容或損壞
如果固件升級失敗，或者控制卡和功率卡的固件版本不匹配，通信協議可能無法正確執行，從而觸發ILF故障。
2.5 其他潛在因素
三、ILF故障的處理方法
3.1 初步檢查與安全準備
斷電操作：關閉變頻器的電源，等待至少5分鐘，確保內部電容放電完成。
佩戴防護裝備：穿戴絕緣手套和鞋，使用合適的工具。
記錄故障信息：記錄變頻器的型號、固件版本和故障詳情。
3.2 檢查硬件連接
檢查內部通信電纜：確認電纜是否松動、斷裂或接觸不良，必要時重新插拔或更換。
檢查插接件：清理插接件，確保接觸良好。
3.3 排查控制卡與功率卡故障
更換測試：逐一更換控制卡或功率卡，測試故障是否消失。
檢查硬件狀態：檢查是否有明顯的物理損壞。
3.4 減少電磁干擾
檢查接地：確保接地電阻小于4歐姆。
屏蔽措施：增加屏蔽罩或調整設備布局。
檢查電源質量：測量輸入電源的電壓和頻率，必要時安裝電源濾波器。
3.5 檢查固件版本
查看固件信息：確認控制卡和功率卡的固件版本是否匹配。
固件恢復或升級：從施耐德官網下載最新固件并升級。
3.6 重置變頻器
斷電重啟：重新上電，觀察故障是否消失。
恢復出廠設置：通過菜單 [1.8 故障管理] (FLt-) 恢復出廠設置。
3.7 聯系技術支持
四、預防ILF故障的建議
定期維護：每半年檢查一次變頻器的內部連接和清潔情況。
優化運行環境：確保安裝在通風良好、溫度適宜的環境中。
規范操作：嚴格按照用戶手冊操作。
監控電源質量：定期檢查輸入電源的穩定性。
五、總結
ILF故障反映了ATV61變頻器內部通信鏈路的異常。通過系統化的排查方法和預防措施，用戶可以有效解決問題，保障設備的穩定運行。
