BioSpectrum AC Chemi HR 410 凝膠成像系統綜合評測與維護攻略

摘要

本文基于對 BioSpectrum AC Chemi HR 410（以下簡稱 HR 410）凝膠成像系統的硬件結構、軟件功能、故障現象及排查思路、市場價格與選型建議等多方面討論，系統性地整理為一篇原創性技術評測與維護指南。文章結構清晰、邏輯嚴謹，幫助科研與實驗室工程師快速掌握該系統的搭建、日常使用與故障處理要點。

1. 系統概述

BioSpectrum AC Chemi HR 410 是 UVP（現為 Analytik Jena）旗下經典的凝膠/化學發光成像平臺，廣泛應用于 DNA/RNA 凝膠電泳、蛋白質 Western blot、化學發光顯影等場景。該系統由深藍色濾鏡/相機模塊和米白色暗室腔體組成，配備冷卻 CCD 相機、可切換的光源托架與 VisionWorks 軟件，具備高靈敏度、多波段成像與 1D 條帶定量分析功能。

2. 硬件組成與工作原理

1. 暗室腔體

• 尺寸約 445 mm × 445 mm × 813 mm，內部為完全遮光結構，可放置標準凝膠托盤與樣品板。

2. 光源托架（T-Lum）

• 集成紫外燈管或 LED 模塊（254 nm、302 nm 等）及可見光白光源，可快速插拔切換。

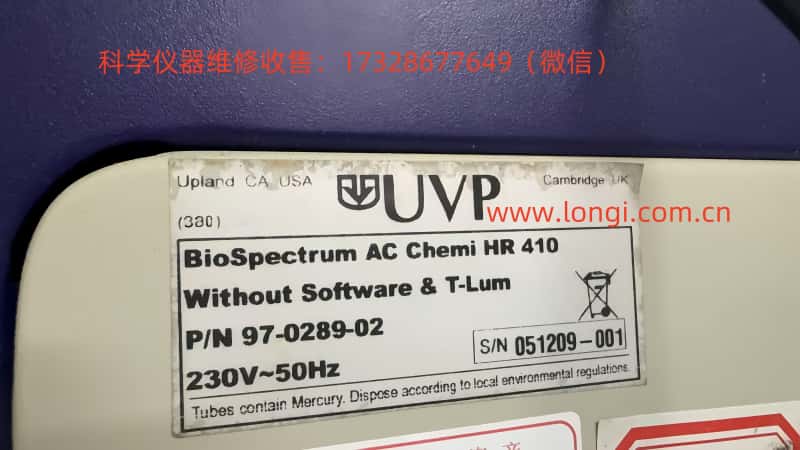

• 標注 “Without Software & T-Lum” 的機型需額外采購光源模塊。

3. 濾鏡輪與快門

• 濾鏡輪支持多通道熒光/透射/化學發光濾鏡，搭配機械快門實現精準的光路切換。

4. CCD 相機（Chemi HR 2MP）

• 采用高量子效率冷卻 CCD 傳感器，制冷至預設溫度可降低暗噪聲，長曝光捕捉微弱信號。

5. 控制與接口

• 側/后面板提供 230 VAC 電源輸入、USB/網絡接口，配合獨立工作站或?qū)嶒炇?PC。

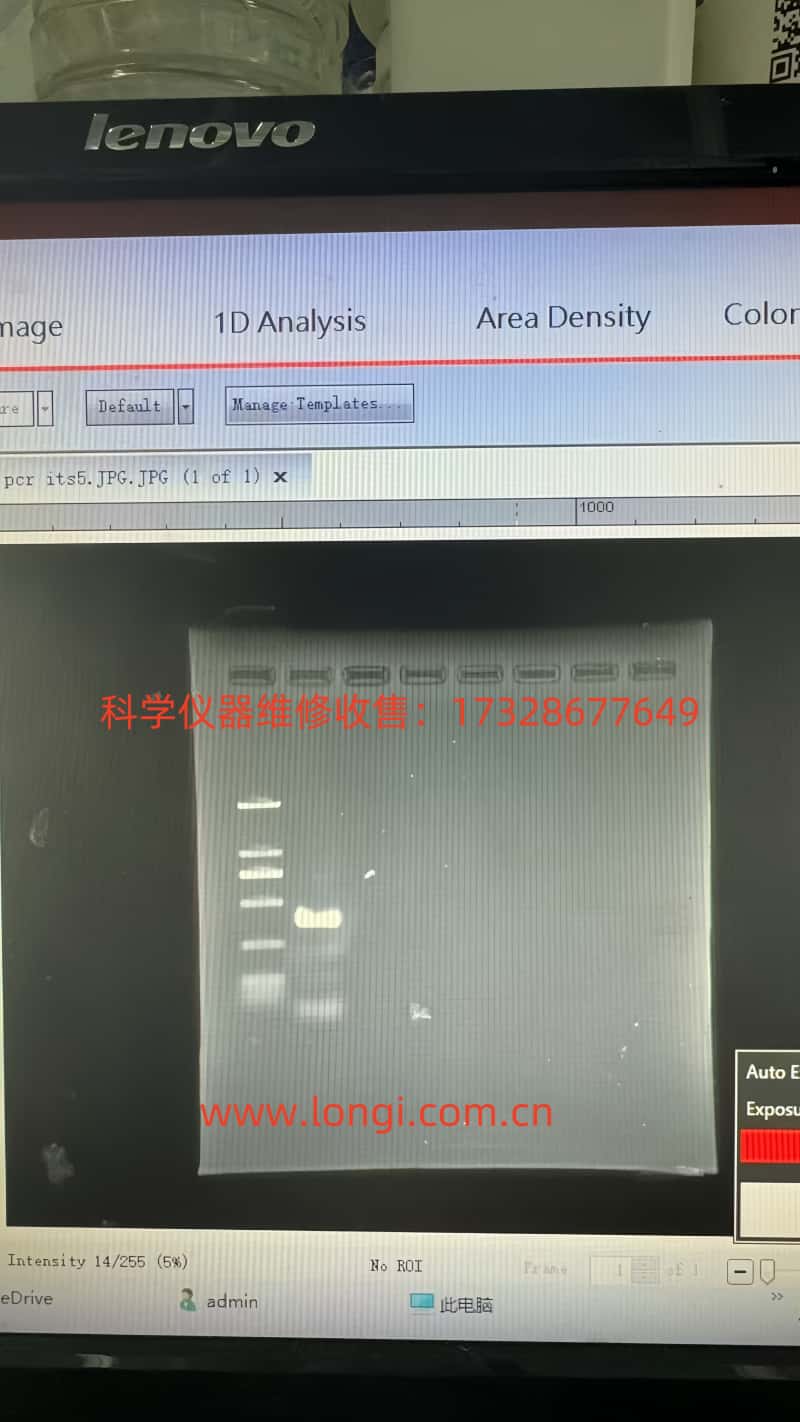

3. VisionWorks 軟件功能亮點

• Acquisition（采集）：Preview、Capture、Auto-Exposure 三大模式；支持手動與自動曝光、增益調整。

• Image（圖像管理）：原始圖像瀏覽、放大、ROI 選區；支持多幀疊加與像素平均。

• 1D Analysis（條帶定量）：自動識別條帶峰形，導出灰度積分、背景扣除等數據。

• Area Density（平面密度）：二維濃度分布圖分析；可自定義分析模板。

• 模板管理：一鍵保存各類實驗（DNA、電泳、Chemiluminescence）參數配置，重復調用。

4. 常見應用場景

1. DNA/RNA 凝膠電泳

• SYBR Safe、EtBr 熒光成像；多通道濾鏡可對比染色體系。

2. 蛋白質 Western Blot

• 化學發光（ECL）探針顯影；曝光時間可從數秒到數小時不等。

3. 定量分析

• 1D 條帶積分，結合標準曲線可實現絕對或相對定量。

4. 微板/平皿多樣品照明

• 透射光、反射光等多種配置，可兼容微孔板、平皿定量實驗。

5. 故障現象與成因分析

5.1 全黑畫面

• 燈源缺失：機型本身不含 T-Lum，軟件顯示全黑。

• 燈管損壞或驅動失效：老化、斷絲、ballast 故障，偶發無法點亮。

• 制冷未就緒：CCD 暗噪過高，軟件自動屏蔽圖像。

• 曝光或濾鏡切換：曝光時間極短、濾鏡/快門卡滯擋光。

5.2 弱信號或偶爾可見條帶

• 燈管性能下降：預熱后亮度回升，說明紫外燈老化。

• 暗/平場校準缺失：dark reference、flat field 未更新，導致背景不穩定。

• 軟件自動曝光策略偏差：Auto-Exposure 參數默認適合高信號，低信號捕捉不到。

6. 故障排查與維護流程

1. 確認光源模塊

• 檢查機身是否標注 “Without T-Lum”；若無光源需采購模塊并安裝。

• 預熱測試：開燈 5–10 min，再拍攝觀察光強。

2. 燈管與 Ballast 檢測

• 聽 Ballast 啟動聲、測燈管電壓；定期更換壽命超 800 h 的 Arc-lamp。

3. CCD 制冷與校準

• 等待左側 “Temperature” 藍條滑到 “Ready”；

• 菜單→Image→Calibration→Acquire Dark Reference；

• 勾選 Capture Features → Flat Field Adjustment 與 Pixels Averaging。

4. 曝光設置優化

• 切換到 Chemiluminescence 模板，手動拉長曝光時間（60 s、120 s、300 s）；

• 嘗試關閉 “Compensate exposure for” 做純手動拍攝。

5. 濾鏡輪與快門保養

• 軟件或面板切換濾鏡位，確認輪子／快門動作靈敏；

• 定期清潔濾鏡、軸承潤滑（無油性微量潤滑劑）。

6. 軟件與固件更新

• 定期登錄 UVP/Analytik Jena 官網，下載最新 VisionWorks 補丁與相機固件。

7. 機械與光路校正

• 樣品載板定位卡位，保證每次樣品中心對準 CCD 視野；

• 暗盒擋板手動打開，防止遮光。

7. 市場選型與價格參考

選購建議：若追求穩定與保修，優先考慮全新機；若預算有限，可選翻新帶保修的二手整機。

8. 安裝尺寸與布置

• 暗室腔體：445 mm × 445 mm × 813 mm

• 整機整體：623 mm × 463 mm × 915 mm（含相機頭與鏡頭）

• 占地空間：建議預留前后30 cm操作空間、側面50 cm維護空間。

• 環境條件：室溫 18 – 25 ℃，濕度 ≤ 60%，無強光直射。

9. 配套文檔與技術支持

• 官方說明書：BioSpectrum Imaging System Manual (81-0346-01 Rev J)。

• 關鍵章節：

1. 硬件安裝與連線

2. 軟件安裝、License 授權

3. Acquisition 操作與模板管理

4. Dark/Flat 校準與維護

5. 高級故障排查（燈源、制冷、電路）

• 技術支持：聯系 Analytik Jena 全國或本地代理商，獲取備件及遠程支持。

10. 結論與最佳實踐

BioSpectrum AC Chemi HR 410 凝膠成像系統憑借其模塊化設計、高靈敏度 CCD、豐富的軟件分析功能，已成為分子生物學與生化實驗室的常規裝備。通過本文所列的故障成因剖析與逐級排查流程，用戶能夠快速診斷“黑屏”與“弱信號”問題，并通過硬件維護、軟件校準、參數優化等手段恢復系統最佳性能。選購時根據預算與使用頻率，靈活在全新、翻新與二手機型中取舍；日常使用中保持光學組件清潔、濾鏡轉輪潤滑、軟件與固件更新，可大幅延長系統壽命與成像穩定性。

如需深入定制化支持或?qū)嶒炇壹壘S護方案，建議與專業代理商或原廠工程師對接，確保關鍵組件（紫外燈、ballast、冷卻模塊）得到及時更換與校準。
