一、概述
陶瓷滾壓成型設備是一種典型的多軸聯動自動化設備，廣泛應用于電子陶瓷、結構陶瓷、功能陶瓷等產品的初次壓制成型工藝中。該設備通常由伺服驅動系統、電氣控制系統、氣動單元及壓輪滾壓機構組成。本文圍繞LTI Motion旗下的ServoC系列伺服驅動器配合三菱FX3U系列PLC控制系統，詳細介紹伺服系統在陶瓷滾壓成型設備上的應用策略、接線方案、參數配置和程序設計。
二、應用場景與系統結構
本系統主要包括兩套伺服控制單元：
壓料伺服：驅動滾壓頭上下運動，實現精確滾壓陶瓷毛坯；
轉臺伺服：控制多工位轉臺按角度間歇式旋轉，配合實現連續壓料。
三、關鍵功能及控制目標
精確位置控制：上下壓頭需精確定位以滿足陶瓷厚度一致性要求；
多段轉位控制：通過位置模式控制伺服實現角度分度，確保轉臺工位精確對位；
多點信號聯動：結合位置傳感器、壓緊檢測、原點開關構建完整流程閉環；
安全控制：整合急停、極限位保護、故障反饋機制。
四、硬件配置與接線方案
控制器：三菱 FX3U-48MR/ES-A

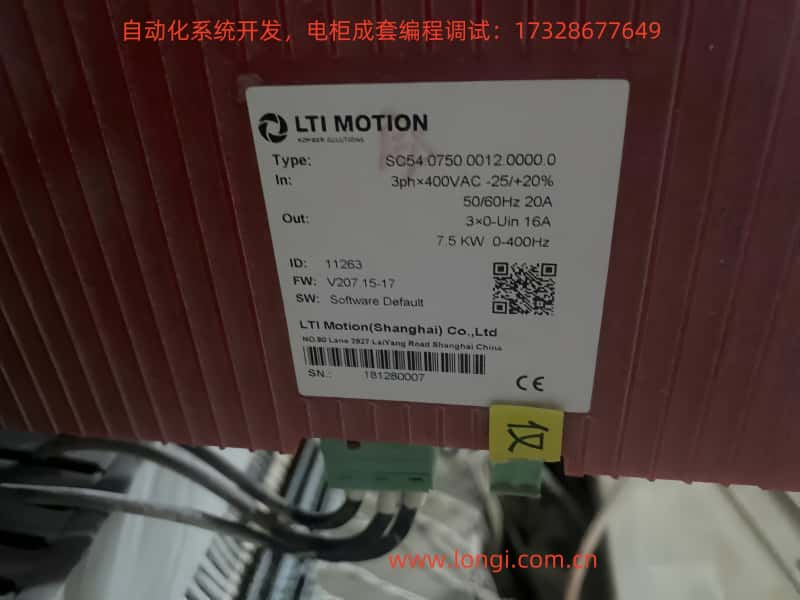

伺服驅動器：ServoC SGS4.0750.0012.0000.0（LTI Motion）
配套伺服電機：LTI 伺服配套 1.5~2.2kW 型號
電源：三相 400VAC
五、伺服接線詳解
壓料伺服（I/O 控制方式 STR/STL）
| ServoC端子 | 功能 | 接PLC輸出端子 |
|------------|-----------|----------------|
| ISD00 | 正向啟動STR | Y2 |
| ISD01 | 反向啟動STL | Y3 |
| ENPO | 驅動使能 | Y4 |
| DGND | 公共地 | PLC 0V |
轉臺伺服（高速脈沖控制）
| ServoC端子 | 功能 | 接PLC輸出端子 |
|------------|-------------|----------------|
| ME_A+ | 脈沖輸入 | Y0 |
| ME_A? | 脈沖輸入 | COM |
| ME_B+ | 方向控制 | Y1 |
| ME_B? | 方向控制 | COM |
| ENPO | 驅動使能 | Y4 |
感應器及輸入信號配置：
| 傳感器 | 功能說明 | 接PLC輸入端子 |
|--------------|------------------|----------------|
| X3 | 壓頭原點傳感器 | X3 |
| X4 | 壓到底位傳感器 | X4 |
| X5 | 轉臺定位完成 | X5 |
六、ServoC關鍵參數設置
P145 = 4：位置控制模式
P152 = 1 或 2：輸入模式設為脈沖+方向（轉臺）或I/O觸發（壓料）
P210 = 2；P211 = 3：設置ISD00為STR，ISD01為STL
P483 = 2（正轉）或 3（反轉），根據方向調整
P759 / P760：設置壓料上下限位置（軟件限位）
P803：設定容許誤差范圍，避免微抖動導致報警
七、控制流程邏輯說明
系統上電，PLC初始化，輸出Y4使能兩臺伺服；
原點歸位：壓料軸伺服收到原點信號（X3）后，設置M10標志位允許動作；
接收啟動信號（X0），驅動壓頭下壓：
壓頭上升（X1信號）：
轉臺啟動（X2信號）：
八、梯形圖邏輯簡述
LD M8013
OUT Y4 ; 伺服使能
; 原點歸位
LD X3
OUT M10
; 壓料下壓
LD X0 AND M10
OUT Y2
RST Y3
; 壓料回升
LD X1 AND M10
OUT Y3
RST Y2
; 壓料完成檢測
LD X4
OUT M20
; 轉臺執行
LD X2 AND M20
RST M20
SET Y1
PLS Y0 K2000
; 轉臺完成
LD X5
OUT M31
RST M30
九、控制示意圖與應用說明
控制系統可以通過增設HMI或觸摸屏對滾壓深度、速度、轉位角度等進行參數化管理，并結合報警監控端口實現智能化故障預警。
十、總結與建議
本方案通過ServoC驅動器實現陶瓷滾壓成型設備中關鍵動作的高精度伺服控制，結合三菱FX-3U系列PLC構建穩定、安全、便于維護的自動控制系統。建議在使用過程中：
合理設置伺服軟限位，防止誤動作損壞設備；
為壓料和轉臺軸設定單獨急停與報警反饋機制；
每次啟動前進行伺服原點歸位；
所有控制信號應通過隔離模塊（如繼電器或耦合器）增強抗干擾能力。
后續可擴展功能：
使用高速計數器反饋壓頭當前位置
加裝壓力傳感器聯動位置反饋，優化壓合質量
聯動HMI配方管理，提高產品一致性和可追溯性
