關鍵要點
功能強大：ABB EL3020 是一款高精度連續氣體分析儀，支持多種分析模塊（如 Uras26、Magnos206），適用于工業氣體監測。
應用廣泛：主要用于非危險環境中測量可燃?xì)怏w，適用于工業過程控制、環境監測等領域。
操作需謹慎：需由合格人員操作，遵循嚴格的安全和安裝要求，避免泄漏或設備損壞。
維護與故障處理：定期校準和密封檢查至關重要，故障代碼提供明確診斷，需及時處理。
用戶友好：配備直觀顯示界面和多種連接選項，支持遠程配置和數據記錄。
以下指南基于 ABB EL3020 用戶手冊，旨在幫助用戶了解其功能、使用方法、注意事項及維護流程。
功能與特點簡介

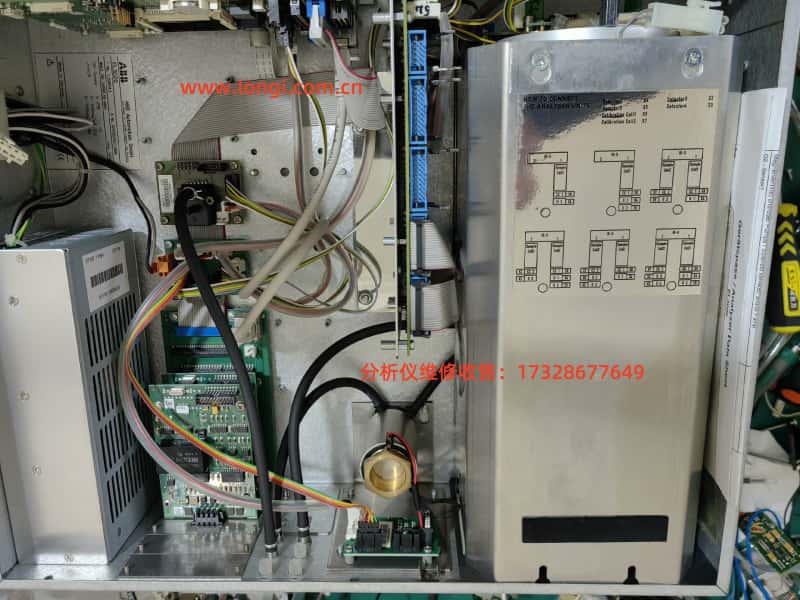

ABB EL3020 是一款專為工業應用設計的連續氣體分析儀，能夠精確測量氣體或蒸汽中單一組分的濃度。它屬于 ABB EasyLine 系列，結合了先進的技術和用戶友好的設計，適用于多種工業場景。
主要功能與特點
多功能分析模塊：支持 Uras26（紅外分析）、Magnos206（氧氣分析）、Caldos27（熱導分析）、Limas23（紫外分析）和 ZO23（氧化鋯分析）等模塊，可根據需求測量 CO、CO?、CH?、O? 等氣體。
堅固設計：采用 19 英寸機架式外殼，防護等級 IP20，重量 7-15 公斤，適合室內工業環境。
多樣化連接：支持 100-240 V 交流電源、數字 I/O、模擬輸出、Modbus、Profibus 和以太網接口，便于系統集成和遠程操作。
校準靈活：支持自動和手動校準，使用氮?dú)?、空氣或?biāo)準氣體進行零點和終點校準，可通過設備或配置軟件（如 ECT）操作。
直觀界面：測量模式下顯示氣體組分名稱、測量值和單位；菜單模式提供配置和維護功能，帶密碼保護和 5 分鐘超時功能。
數據通信：通過以太網與計算機連接，使用 TCT-light 和 ECT 軟件進行配置、校準和數據記錄，支持 Modbus TCP/IP 協議。
應用領域與使用注意事項
應用領域
ABB EL3020 主要用于非危險環境中測量可燃?xì)怏w，適用于以下場景：
工業過程控制：監控生產過程中的氣體濃度，確保工藝穩定。
環境監測：測量工業排放氣體，符合環保法規要求。
能源行業：用于發電廠的氣體分析，確保運行效率和安全性。
化工行業：監測化學反應中的氣體成分，保障生產安全。
設備適用于海拔 2000 米以下的室內環境，可燃?xì)怏w濃度不得超過 15 vol.% CH? 或 C1 當量。不適合用于可燃?xì)怏w/空氣或氣體/氧氣混合物，或未經適當處理的腐蝕性氣體。
使用注意事項
為確保安全和設備性能，需遵守以下注意事項：
人員要求：僅限熟悉類似設備的合格人員操作和維護。
安全規范：遵守國家電氣和氣體處理安全法規，確保設備接地良好，避免在設備明顯損壞或運輸受損后使用。
安裝環境：安裝地點需穩定，遠離高溫、低溫、灰塵和振動。測量可燃?xì)怏w時，需確保設備周圍空氣流通（至少 3 厘米間隙），若安裝在封閉柜內，需保證每小時至少一次空氣交換。
氣體處理：使用不銹鋼或 PTFE 氣體管路，避免打開燃燒氣體路徑，定期檢查密封完整性，防止泄漏引發火災或爆炸。燃燒氣體流量需限制（例如，最大 10 升/小時 H? 或 25 升/小時 H?/He 混合物），并在供氣管路上安裝截止閥。
環境保護：避免設備受到機械損傷或紫外線輻射，特別是顯示窗口。
限制使用：氧氣傳感器和集成氣體進料選項不得用于可燃?xì)怏w測量。
詳細使用步驟與具體方法
準備工作
在安裝 EL3020 之前，需：
仔細閱讀手冊，了解應用場景和安全要求。
準備所需材料，如氣體管路、接頭和電源線。
確保安裝地點滿足環境要求（穩定、通風、無極端溫度）。
拆箱與安裝
拆箱：由于設備重量（7-15 公斤），建議兩人協作拆箱。
氣體連接：使用 PTFE 密封帶連接樣氣、工藝氣體和測試氣體管路，確保密封。
安裝：將 19 英寸外殼固定在機柜或機架上，使用合適的安裝導軌。
連接
啟動
開機：接通電源。
吹掃：用惰性氣體（如氮?dú)猓┐祾邩託饴窂剑辽?20 秒（100 升/小時）或 1 小時（200 升/小時）以清除殘留氣體。
預熱：根據分析模塊類型，等待 0.5-2 小時預熱。
引入樣氣：預熱完成后，通入樣氣。
配置與校準：檢查配置設置，必要時進行校準，使用測試氣體（如氮?dú)猓┱{(diào)整零點和終點。
操作
測量模式：顯示屏顯示氣體組分名稱、測量值和單位，用于日常監測。
菜單模式：通過菜單進行配置、校準或維護，需輸入密碼，5 分鐘無操作自動退出。
校準方法：使用自動校準（預設測試氣體）或手動校準（通過菜單或 ECT 軟件調整設定點）。
數據記錄：通過以太網使用 TCT-light 或 ECT 軟件記錄數據，符合 QAL3 要求。
遠程監控：通過 Modbus TCP/IP 協議與監控系統集成。
日常維護與故障代碼含義
日常維護
為確保 EL3020 的長期性能，需定期維護：
密封檢查：使用壓力測試或檢漏儀定期檢查樣氣和燃燒氣體路徑的密封性，燃燒氣體泄漏率需 < 1x10?? hPa l/s，樣氣 < 2x10?? hPa l/s。
校準：根據需要進行自動或手動校準，使用特定測試氣體（如氮?dú)猓┱{(diào)整設定點，確保測量值穩定。
外觀檢查：定期檢查設備是否有磨損、損壞或污染，特別注意氣體管路、連接件和顯示屏。
軟件更新：定期更新 ECT 等軟件，確保兼容性和功能優化。
故障代碼
EL3020 提供狀態信息（代碼 110 至 803），分類如下：
A：故障
W：維護請求
F：維護模式
S：整體狀態
常見故障代碼及處理方法如下：
| 代碼 | 分類 | 含義 | 處理方法 |
|---|
| 110 | A S a | 儀器正在啟動 | 無需操作，信息提示 |
| 122 | A S a | IO 模塊故障 | 更換 IO 模塊 |
| 250 | A S a | 未找到分析儀 | 檢查連接器和電纜 |
| 301 | A S a | 測量值超出模擬/數字轉換器范圍 | 檢查樣氣濃度和連接器，必要時聯系服務 |
| 322 | A S a | 火焰熄滅 | 檢查氣體供應和加熱塞（適用于火焰分析模塊） |
| 412 | F S a | 點火失敗 | 通過菜單手動重啟，檢查工藝氣體 |
維修方法
確認故障：通過菜單確認故障代碼。
故障排查：根據手冊中的故障代碼說明進行排查。例如：
聯系服務：若無法解決，聯系 ABB 服務團隊，切勿嘗試超出資質的維修。
結論
ABB EL3020 連續氣體分析儀是一款功能強大、可靠的工業氣體監測設備，適用于多種應用場景。通過遵循本指南中的使用步驟、注意事項和維護流程，用戶可確保設備的安全運行和長期性能。定期校準、密封檢查和及時處理故障代碼是保持測量精度和安全性的關鍵。
