一、系統概述
在現代工業與民用供水系統中，恒壓供水技術被廣泛應用于高效節能運行場合。本項目選用米蘭M5000系列變頻器作為控制核心，配合YTZ-150電位器式遠傳壓力表構建閉環恒壓控制系統，實現對單臺水泵的自動調節運行，確保出水壓力穩定在設定值范圍內。
該系統具有成本低、易維護、響應快的特點，適用于小型供水系統、工廠循環冷卻水控制、鍋爐補水等應用場景。
二、主要硬件與功能模塊

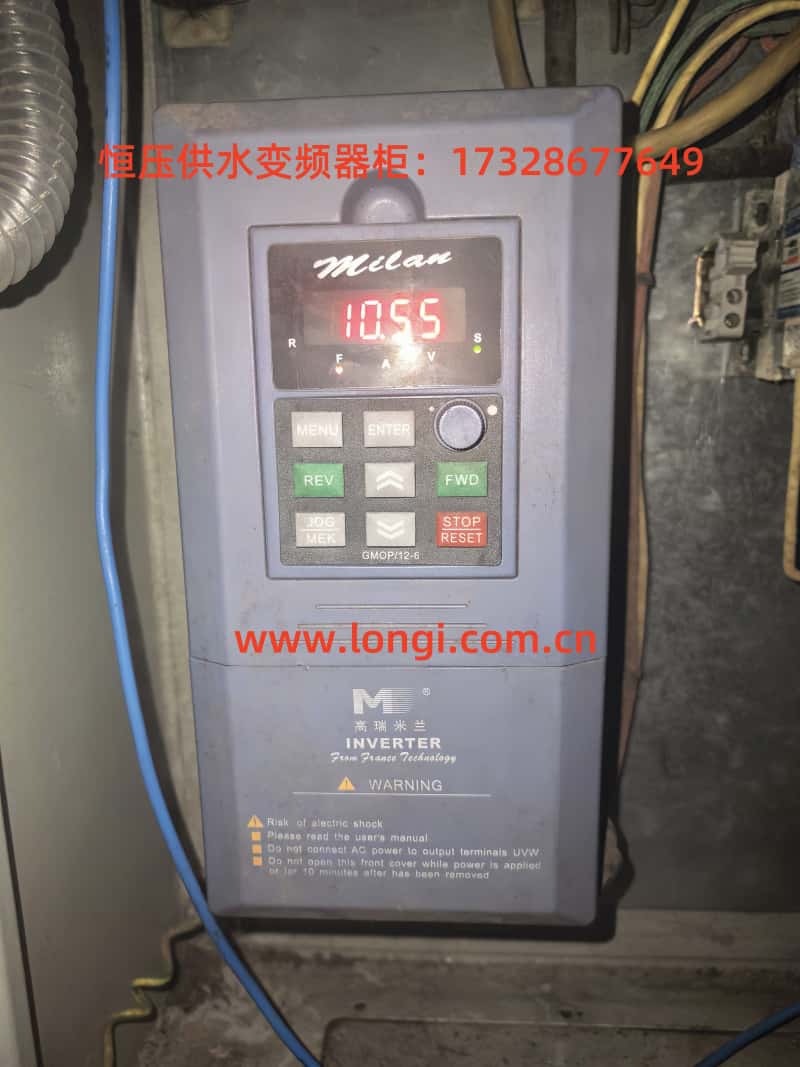

1. 變頻器：米蘭 M5000 系列

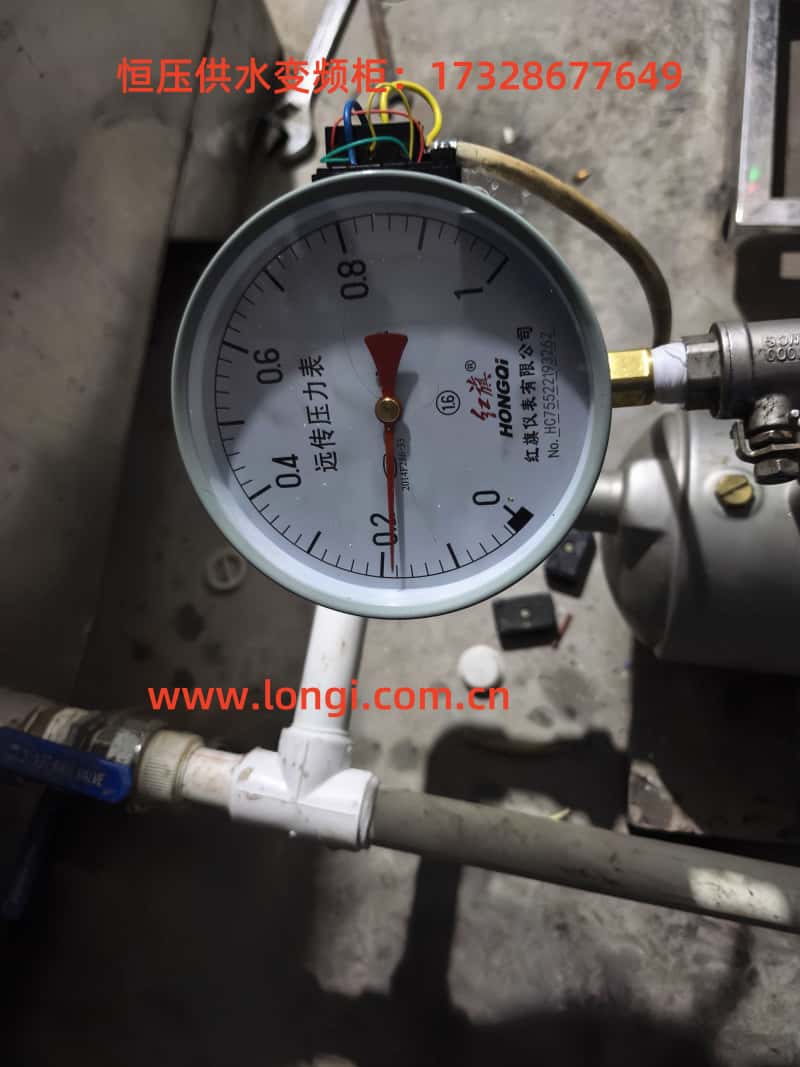

2. 壓力傳感器：YTZ-150 電位器式遠傳壓力表
3. 控制目標：
三、接線與跳線設置
1. 壓力傳感器三線制接線方式（實測可用 10V）
| 壓力表引腳 | 功能說明 | 變頻器端子 |
|---|
| 紅色線 | 電源正端（+10V） | 接 +10V 端子 |
| 綠色線 | 電源地（GND） | 接 GND 端子 |
| 黃色線 | 模擬信號輸出 | 接 VC1 端子（模擬輸入） |
2. 模擬量輸入跳線 JP8 設置（見說明書）
四、變頻器PID參數設置（實測使用參數）
啟用與通道設置
| 參數編號 | 參數名稱 | 設置值 | 說明 |
|---|
| P7.00 | 啟用閉環控制 | 1 | 打開PID功能 |
| P7.01 | 給定方式 | 0 | 使用面板設定目標壓力 |
| P7.02 | 反饋通道 | 0 | VC1端子為反饋輸入通道 |
| P7.05 | 目標壓力值（%） | 30.0 | 對應設定0.3MPa（設P7.24=1） |
| P7.07 | 反饋通道增益 | 1.00 | 表示反饋量線性比例放大倍數 |
| P7.10 | PID控制結構 | 1 | 設置為比例+積分模式 |
| P7.11 | 比例增益 | 0.50 | 建議初始值，后期可微調 |
| P7.12 | 積分時間常數 | 10.0 | 單位：秒，影響調節速度 |
| P7.24 | 壓力表量程（MPa） | 1.000 | 表示1MPa滿量程 |
| P1.19 | 最大電壓輸入 | 5.00 | 對應反饋信號為0-5V |
五、休眠功能設置
為實現節能效果，在無用水壓力需求時自動休眠停機，可以設置以下參數：
| 參數編號 | 參數名稱 | 設置值 | 說明 |
|---|
| P7.19 | 蘇醒閾值 | 0.001 | 設定系統重新啟動所需最低壓力（MPa） |
| P7.20 | 休眠閾值 | 1.000 | 高于該值時進入休眠（MPa） |
| P7.23 | 恒壓模式選擇 | 1 | 設置為一拖一恒壓供水模式 |
六、PID調試方法建議
啟動系統后，觀察運行曲線：
最終目標是：壓力在 P7.05 ±2% 范圍內穩定波動
檢查回水管道是否穩壓緩沖，避免壓力突變?cè)斐上到y(tǒng)誤判
七、關鍵注意事項
跳線JP8 可保持默認 1-2（適用于0~10V輸入）
實測壓力表使用 10V 供電長期穩定，無需額外降壓模塊
接地必須可靠（連接 PE 端子），避免共模干擾影響 PID 控制
若壓力波動大、反饋不穩定，可在VC1與GND間加濾波電容（0.1~0.47μF）
八、結語
通過本系統設計，米蘭M5000變頻器結合YTZ-150壓力傳感器，可實現高性價比、高穩定性的恒壓供水解決方案，適用于工農業多種場合。變頻器內置PID算法為用戶簡化了傳統PLC+PID的復雜控制模式，后續維護也較為方便。只需注意供電匹配、反饋信號調整及參數整定，即可獲得優良的閉環運行效果。
