電動汽車充電樁及車載充電機（OBC）充電測試應用

隨著國內電動汽車（EV）的快速發展，從初期到現在的成熟期，電動汽車工業正在經歷快速發展階段。

電動汽車的‘硬件’相關生產零組件，比如電池、牽引馬達、 電動汽車用壓縮機、電池管理系統（BMS）、域控制器（DCU）、車載充電機（On Board Charger）、直流轉換器（DC-DC converter）、動力控制單元（PCU）、逆變器（Inverter）及減速齒輪（Reduction Gear）等相關配件。當然，電動汽車的‘軟件’配套系統比如充電站，換電站等，可以提高用戶使用電動汽車的信心。

充電站建設的三個要素

1、充電設備成本

2、充電速度

3、充電站普及度

電動汽車充電機，按照是否固定在汽車上，劃分為車載充電機和非車載充電機兩類。非車載充電機又分成交流充電樁和直流充電樁兩種。車載充電機，以交流電源作為輸入，輸出為直流，直接給動力電池充電；非車載直流充電機，交流輸入，直流輸出，可以直接給動力電池充電。充電站設備可分為充電樁、充電連接線、充電槍頭、車輛端充電座、電源供應端的配電設備等

青智儀器助力電動汽車‘硬件’驅動電機測試與‘軟件’汽車充電測試提供多種測試方案，根據客戶的預算，使用場景，為客戶設計不同的電測量解決方案滿足客戶的要求。

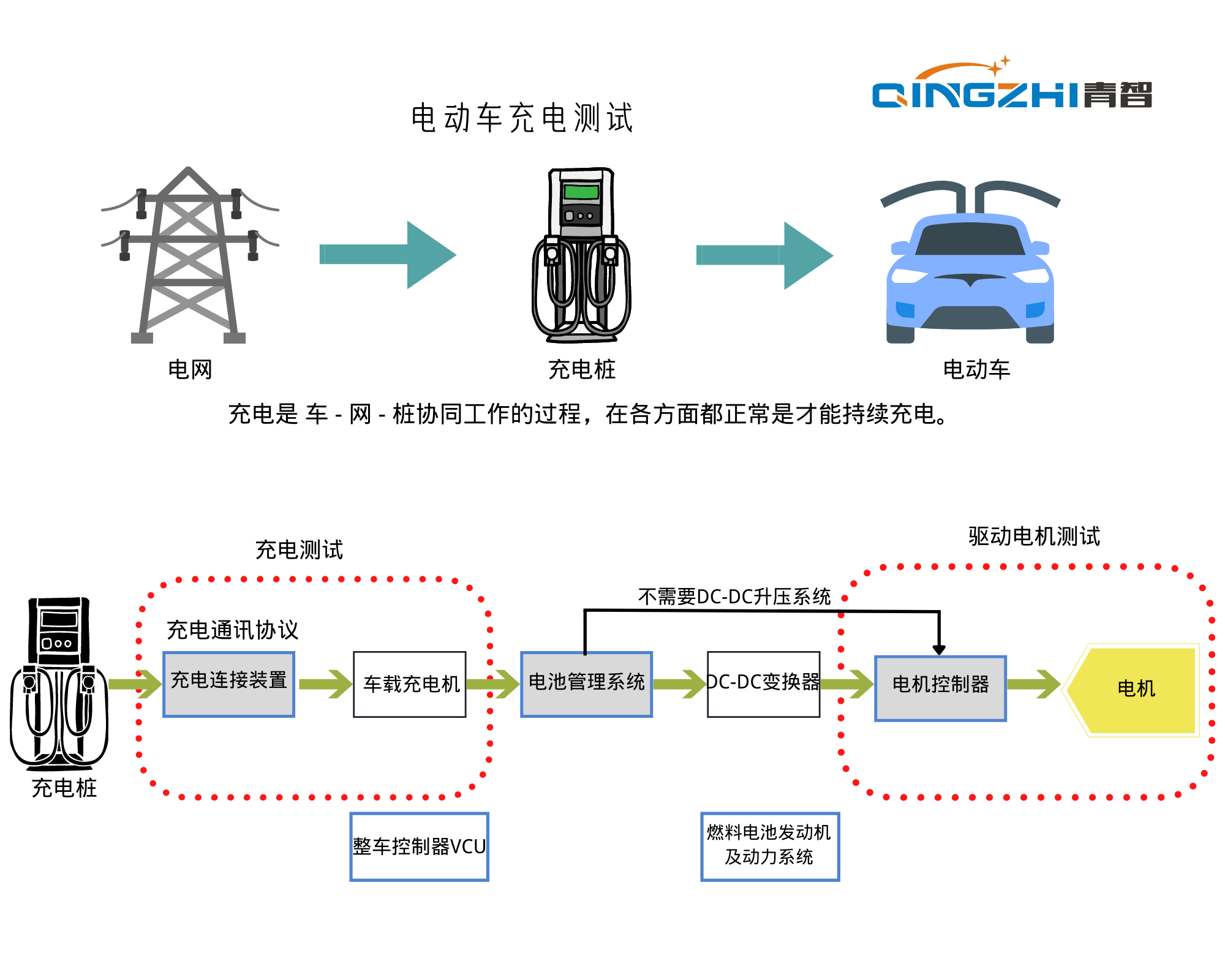

針對充電測試，可以分為兩大類

1. 快速充電：充電站建設在交通轉運站、路邊充電站、購物中心等結點通常逗留時間很短，因此需要追求的便是快充設備。

2. 慢速充電：一般住宅與公司建置的充電設備，提供住戶或公司員工使用。家庭與公司一般受限于電力設備規格與必須私人負擔充電設備建置成本，且停留于這兩處時間較長，因此通常建置較便宜且容易建設的交流電慢充設備，即可滿足使用者大部分情況的充電需求。

直流充電樁綜合性能檢測的測試解決方案

8962A1基本電參數指標：

電壓：0.1V~1000V

電流：0.2mA~5A / 2mA~50A(2種板卡可選)

電流外部傳感器接口： 0.1mV~1V / 1mV~10V / 0.01mA~200mA / 0.05mA~1A(4種規格可選)

頻率：DC~0.05Hz~300kHz測量帶寬

儀表精度：0.1級

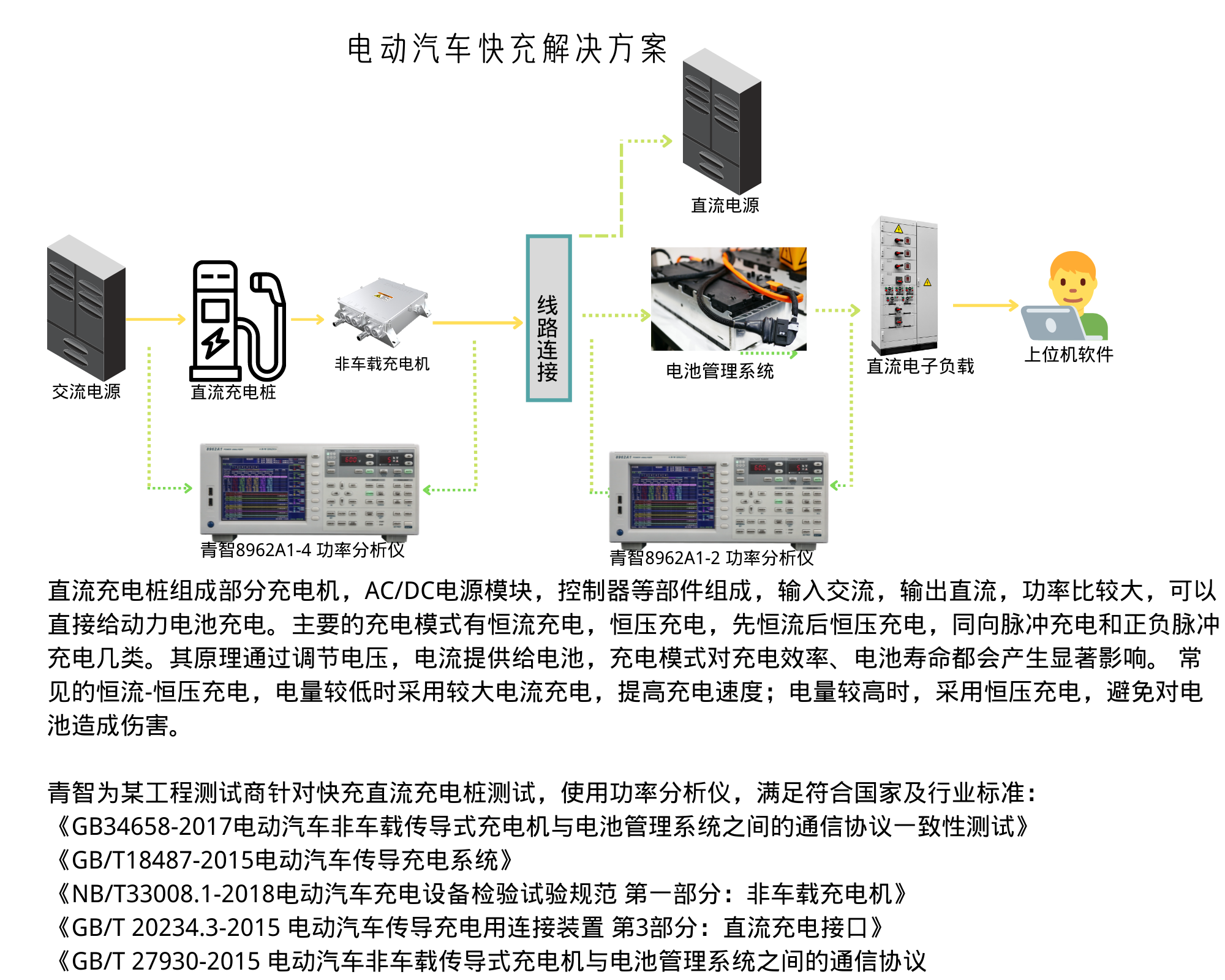

測試一：8962A1-4 四通道功率分析儀同時測量輸入三相交流，輸出單相直流，可以直接測量充電樁的充電時的工作效率，待機測試，帶載測試。對充電樁的效率，電能累計，沖擊電流，諧波電流，過載電流測試等相關標準測試。功率分析儀多通道同步測量及顯示信號的實時波形，支持對數據及波形進行記錄、存儲、導出，通過通訊接口實時獲取功率分析儀的各項數據，同時對數據進行分析完成相關測試要求。

測試二：8962A1-2 二通道功率分析儀同時測量電池的單相輸入和單相輸出。電能累計分析電池充放電的效率，從而快速檢測電池工作狀態。通過功率分析儀的電能數據分析電池與動力系統之間轉換所產生的能量供應及回饋。

交流充電樁綜合性能檢測的測試解決方案

單相交直流8718C基本電參數指標：

電壓：0.1V~800V

電流：0.05mA-0.1A-40A(量程自動切換) （可擴展傳感器）

頻率：AC DC~45Hz~65Hz測量帶寬

儀表精度：0.2級

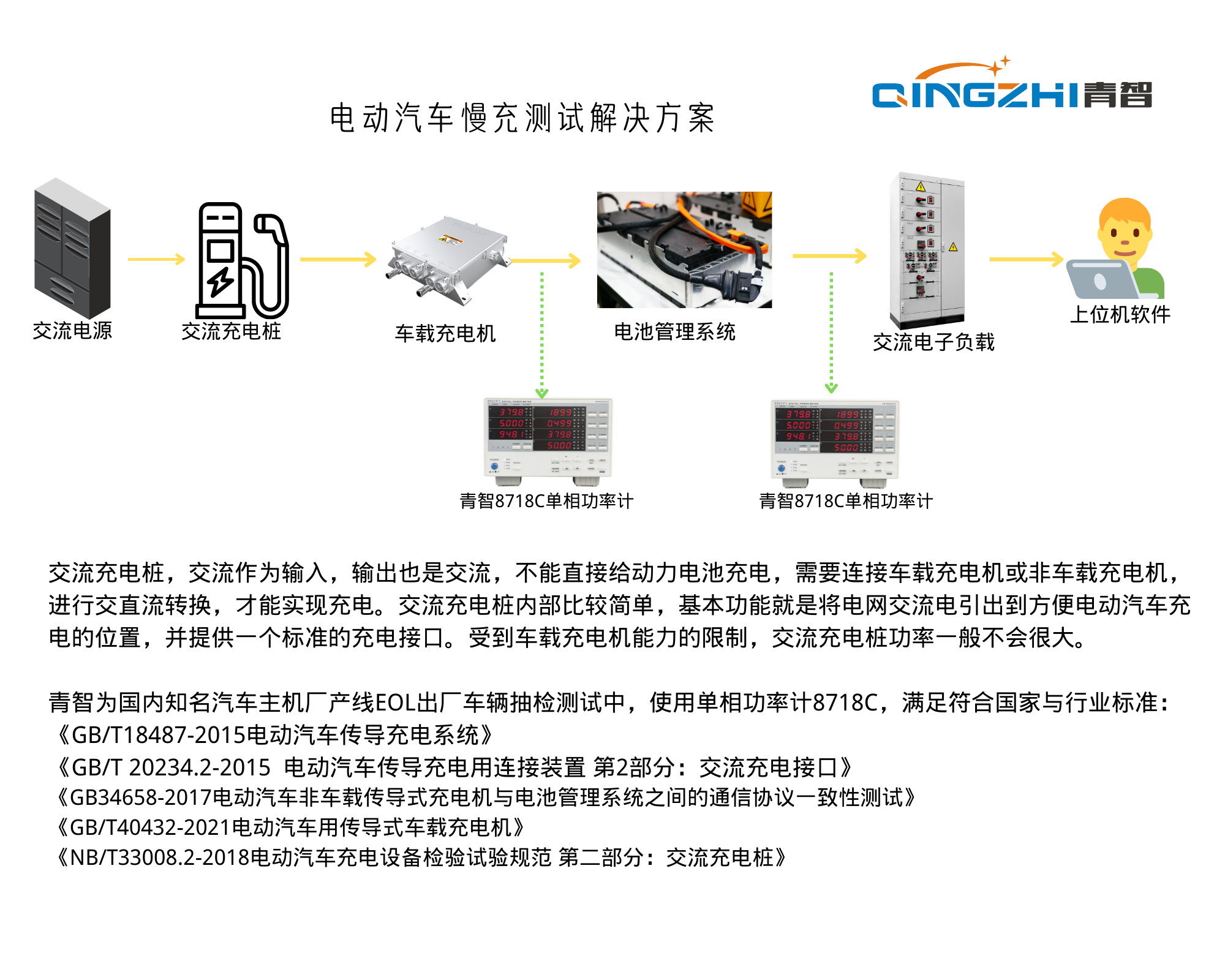

測試一：8718C針對車載充電機電性能測試包括：輸入電壓測試、輸入頻率測試、啟動輸入沖擊電流測試、諧波電流測試、待機測試，功率因數及帶載測試等。

測試二：8718C針對電池進行充電放電時電能累計及電池輸入輸出效率。

隨著電池技術不斷的進步，以及電動汽車高電壓底盤設計，會更依賴高功率直流充電樁的快速充電模式。青智儀器會堅持助力新能源電動汽車測試。
